最新世代の省エネインバータ技術とSMBUS/I2C通信機能を統合し、2〜6ストリングのバッテリパックのテストに適しており、ラップトップ/携帯電話/電動工具/小型ドローンやその他のアプリケーションシナリオに適しています。カスタマイズ可能な範囲：電圧10V〜60V、電流5A〜30A。
0.05％FS精度、100Hzの記録周波数。
最新世代の省エネインバータ技術とSMBUS/I2C通信機能を統合し、2〜6ストリングのバッテリパックのテストに適しており、ラップトップ/携帯電話/電動工具/小型ドローンやその他のアプリケーションシナリオに適しています。カスタマイズ可能な範囲：電圧10V〜60V、電流5A〜30A。
0.05％FS精度、100Hzの記録周波数。
概要

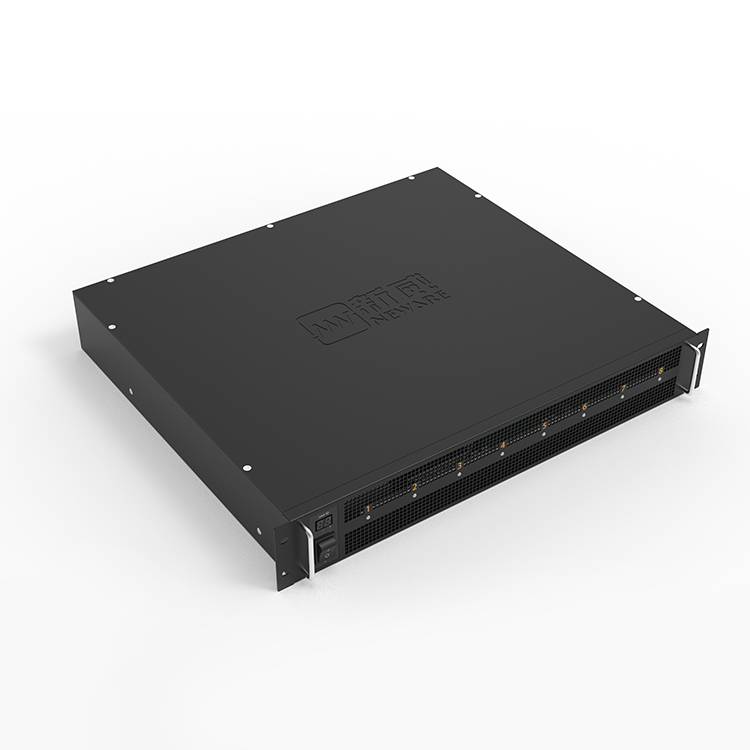

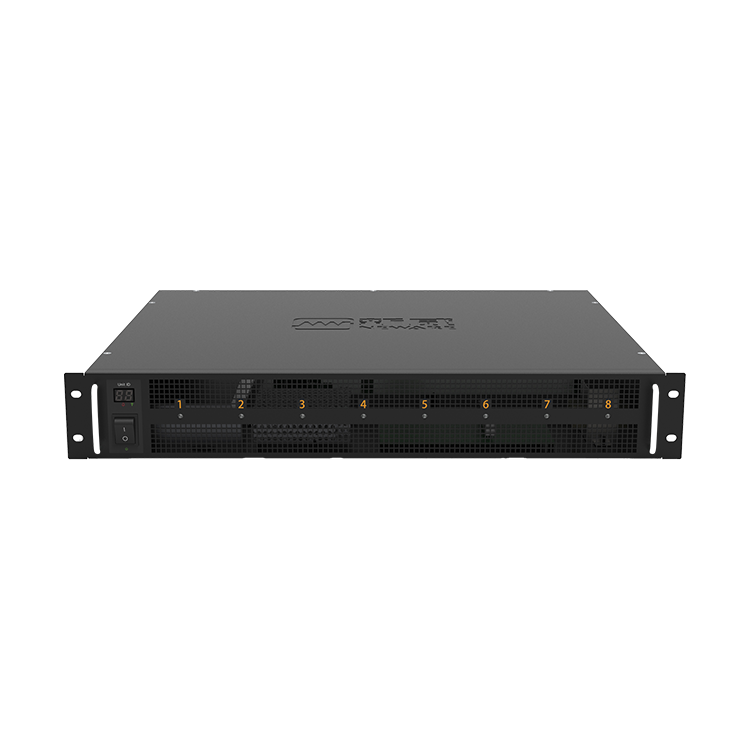

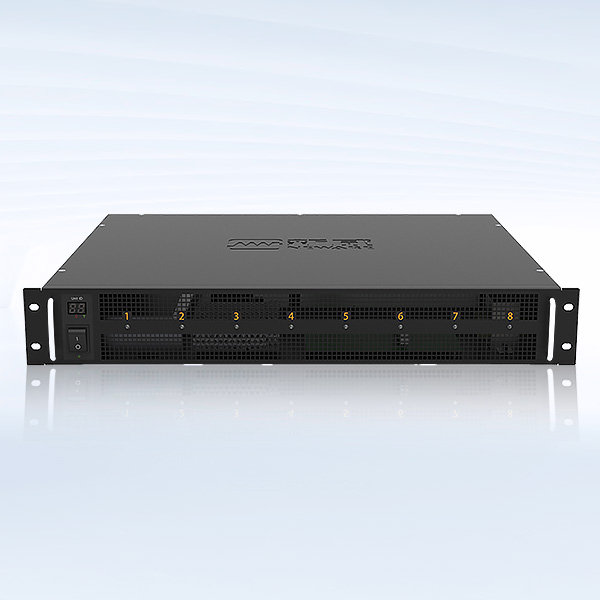

▐ CE-5000ラップトップバッテリー試験装置
充放電試験専用ソフトが標準添付されており、バッテリの充放電試験を簡単に行うことができます。また、吸い込み防止機能により、充電休止中の自然放電を最小限に抑えることができます。
機能
高精度の充放電コントロール。
サーミスタによる電池温度検出機能（オプション）などにより、リチウムイオン電池や燃料電池、ニッケル水素電池、鉛電池などの様々な二次電池や、電気二重層キャパシタなどの充放電評価試験をより簡便に行うことができます。また、多セルを直列接続した状態でも各セルへの充放電やセル毎の電圧・電流・温度のデータを取得することが可能です。
8つのチャネル
高速サンプリング
高精度
各チャンネルの独立した制御
並列接続だけでなく直列接続が可能
各チャネルは独立してプログラムされており、1台装置で8つのラップトップバッテリーを同時にテストできます。
それは通常のバッテリーテスト機能を所有しているだけでなく、SMBus通信プロトコルを介してスマートバッテリーの制御回路とも通信できます。 SMBus通信により、生産、製造情報、リアルタイムサンプリングデータなど、スマートバッテリーのバッテリーデータを取得できます。 監視、記録、およびデータレポートの生成のために上位装置に送信することもできます。
CE-5008-20V10A-SMB/CE-5008-24V15A-SMB | ||
| モデル名 | 出力 | |
| 電圧 | 電流 | |
| CE-5008-20V10A-SMB | 2.5V~20V | 20mA~10A |
| CE-5008-24V15A-SMB | 2.5V-24V | 30mA~15A |
Unit サイズ(mm): 500*480*86 外形寸法(mm): 606*800*1800 | ||
*お客様の要望に応じたサイズでの対応も可能です。
SOFTWARE
■ テストの実行
設定したグループ毎にテストを実行します。実行画面ではシーケンス、恒温槽と電源のステータス、テスト時の電圧値・電流値といった、必要な情報を1つの画面でモニタリングすることができます。また、複数のグループを平行してテストしている場合、これらのステータスを一括してモニタすることも可能です。
■ 測定データの確認
データ確認画面で各種測定データを確認します。シーケンスのサイクル毎に確認が可能で、単位時間毎のステータスや各サイクルの終了条件を確認できます。シーケンスごとに数値または個別のグラフ、一括でのグラフ確認が可能です。また、測定データはDBC形式で出力することができます。
■ ソフトウェア保護
OVP（過電圧保護）、OCP（過電流保護）、UVP（低電圧保護）、OPP（過電力保護）、OBP(外部温度保護）。
■ 充電、放電モード
充電：CC/CV/CCCV/CP/CR
放電：DC/DP/DRD
■ データロギング条件
時間△t：≥10ms;
電圧△U：≥1mV;
現在の△I：≥100nA;
記録頻度
1000Hz（連続充電および放電モード）;
パワーセルの形成、容量の分配、およびサイクルテスト（Cycle Life）に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
