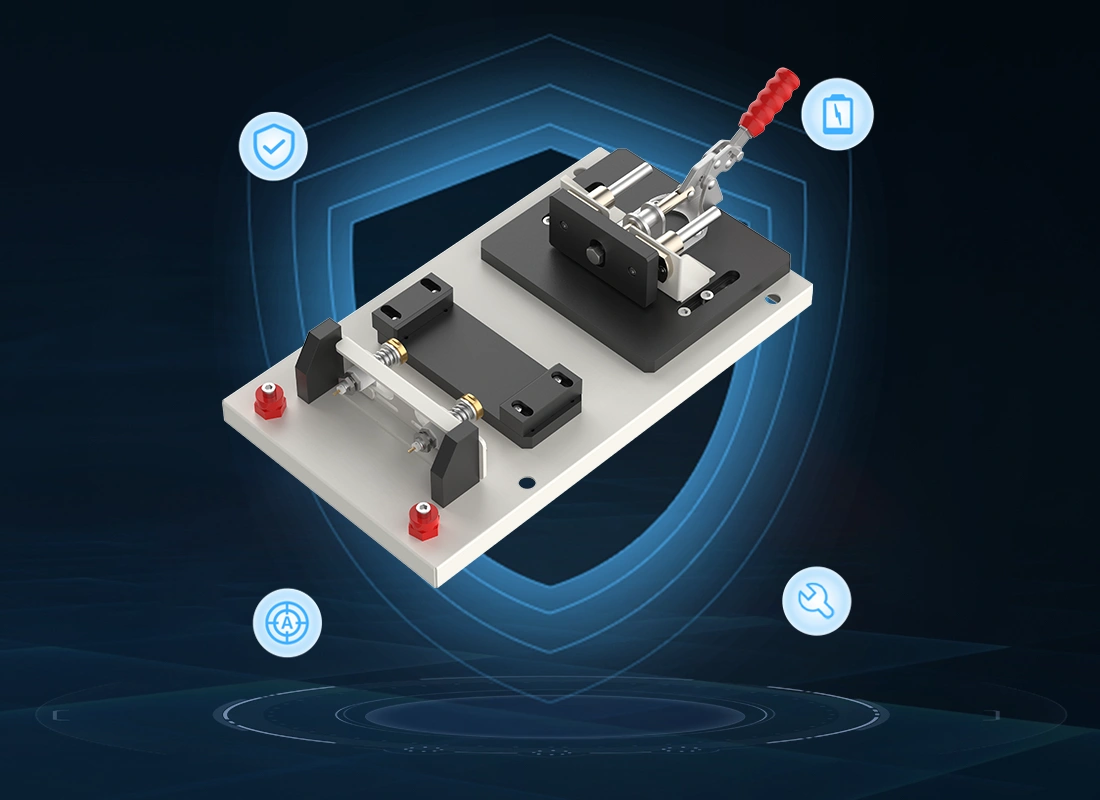

角型電池の充電・放電試験のための水平使用です。最大過電流は120Aで、温調チャンバーの棚に平置きすることができ、角型電池の充電・放電、容量、および電圧試験に使用されます。
製品特徴
技術仕様
最大過電流は120Aで、温調チャンバーの棚に平置きすることができ、角型電池の充電・放電、容量、および電圧試験に使用されます。
· 中央には、試験結果に影響を与えるズレや脱落を防ぐために電池を固定する位置決めブロックが設計されています。
· プローブ間隔は調整可能で、エルボージョイントクランプにより電池の配置と取り外しが迅速かつ便利に行えます。
高品質の素材で作られており、耐久性と信頼性があり、長期使用でも損傷しにくいです。
| 機器名 | 角型電池用 トグルクランプ |
|---|---|
| 型式 | PTF-F-ZJ-120A-1CH-LWX |
| 電流 | 120A |
| ワイヤ端子 | M10 |
| タブ間距離 | 1.6"-3.2" (40-82mm) |
| 電池サイズ | 長さ: 3.9"-6.7" (100-170mm) 厚さ: 0.8"-1.8" (20-45mm) 高さ: 2.8"-7.1" (70-180mm) |
| 外形寸法 | 18.8"×8.9"×3.5" (477mm×225mm×90mm) |
| 重量 | 5kg |
電圧・電流精度: ±0.02% F.S.
電圧・電流安定性: ±0.01% F.S.
記録周波数: 1000Hz
AD分解能: 16bit
電流応答時間: ≤100μs
オフライン試験: 1GB
電圧電流精度：±0.02% F.S.
記録頻度：1000Hz
解像度：16bit
電流応答時間：≤100μs
最小パルス幅：400μs
オフラインテスト：1GB
電圧·電流精度: ±0.01% F.S.
記録頻度: 1000Hz
電流応答時間: ≤20μs
CV試験
Type-C電源ポート
6レンジ電流測定
電流精度: ±0.05% F.S.
電圧範囲: 0-1500V
調整可能範囲: 2Ω-1MΩ
チャンネル数: 24CH
通信モジュール: CAN, RS232, IIC, SMBUS, RS485
電圧精度: ±0.02% F.S.
電流精度: ±0.05% F.S.
記録周波数: 100Hz
電流変換時間: ≤6ms
電流応答時間: ≤3ms
最小パルス幅: 100ms
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1.5ms
最小パルス幅：500ms
オフラインテスト：1GB
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1.5ms
最小パルス幅：500ms
オフラインテスト：1GB
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1ms
最小パルス幅：500ms
オフラインテスト：1GB
