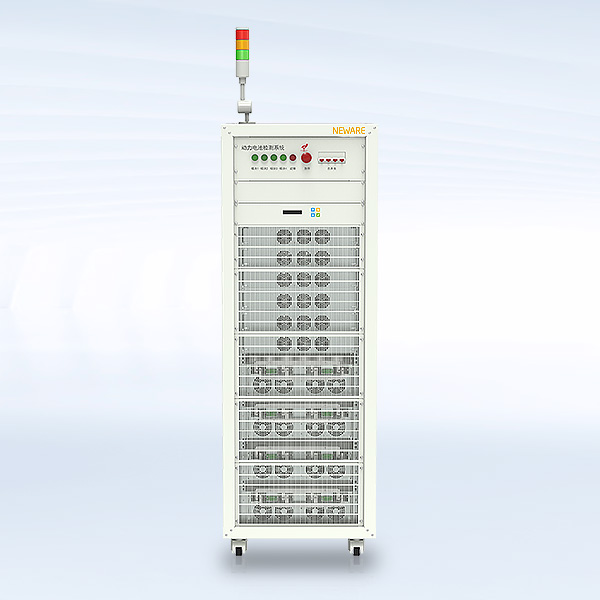

CE-6000モジュール&パックテスター
CE-6000シリーズ
力行・回生運転が可能な 双方向電源

CE-6000システムは、高出力バッテリーパックテスト用に特別に開発された高精度の充放電デバイスであり、高い応答速度、高い安定性と精度、およびマルチチャネル構成の特性を備えています。パルステスト、サイクルテストおよびシミュレーションテストをサポートします。このシステムは、マルチチャネル入力およびエネルギー回収機能を備えており、充電および放電中の消費電力を大幅に節約できます。


電圧:20V~1000V、電流:20A~1200A

CE-6000n

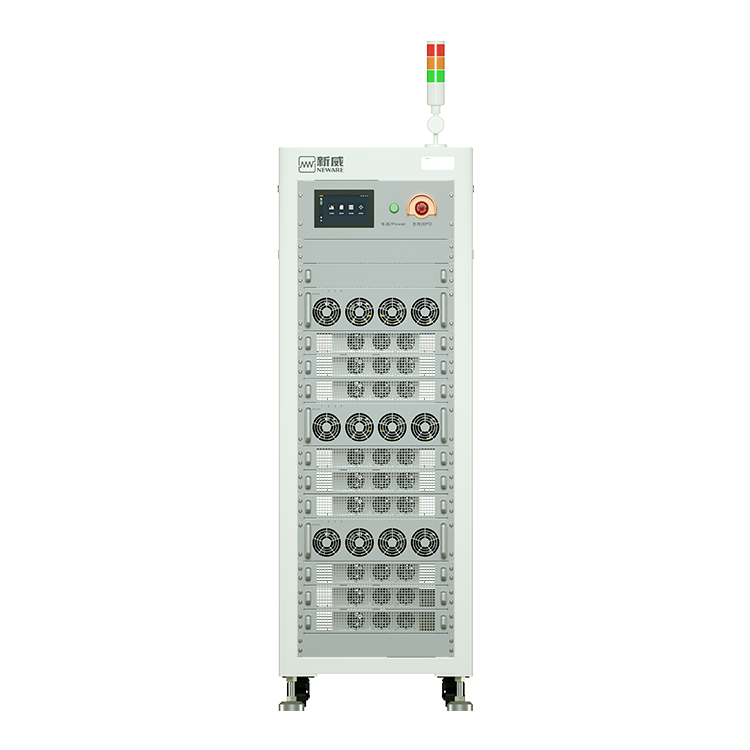

BTS NEWARE CE-6000N
BTS NEWARE CE-6000N
BTS NEWARE CE-6000N
CE-6000n
BTS NEWARE CE-6000N
BTS NEWARE CE-6000N
BTS NEWARE CE-6000N
CE-6000モジュール&パックテスター
CE-6000シリーズ
力行・回生運転が可能な 双方向電源

CE-6000システムは、高出力バッテリーパックテスト用に特別に開発された高精度の充放電デバイスであり、高い応答速度、高い安定性と精度、およびマルチチャネル構成の特性を備えています。パルステスト、サイクルテストおよびシミュレーションテストをサポートします。このシステムは、マルチチャネル入力およびエネルギー回収機能を備えており、充電および放電中の消費電力を大幅に節約できます。


電圧:20V~1000V、電流:20A~1200A

  • 製品機能
  • 仕様
  • ダウンロード
  • 添付品

概要


▐  CE-6000 Module&Pack Battery Tester

japan

ハイブリッド自動車や電気自動車(EV)・電動バイクの車載用インバータやコンバータ、モーターや車載充電器(OBC)の評価や、太陽光発電、風力発電のパワーコンディショナーの評価試験など幅広い用途に利用いただけます。
また、1台で電源と電子負荷機能を持っているので、車載バッテリーや家庭用蓄電池の充放電テストが接続切替なしで行えます。

バッテリーの充電と放電を模擬できるので、バッテリーの代替シミュレータ(バッテリシミュレータ機能)としても利用可能です。


▐  ラインナップ


japan

60V20A60V30A60V50A60V60A60V100A60V120A
60V400A60V240A120V50A120V100A120V200A120V400A
200V50A500V100A200V200A400V200A750V500A800V600A
-B (異なる充放電ポート) / -F (0Vまで放電でき)

*お客様の要望に応じた電圧電流での対応も可能です。





▐  特徴

データロギングの頻度100Hz

RS485、CANBus

精度0.05%FS

各チャンネルの独立した制御

並列接続だけでなく直列接続が可能

BMC・BMS・BMUとCAN通信による連携が可能


CE-6000n Module -jgg


▐  モジュール式

  機器のメンテナンスを容易にするモジュール設計

  DCモジュールとACモジュールを組み合わせて使用し、DCBUSは独立しています

  マシン全体が銅棒技術を採用しており、シャーシ内部がより整頓されています

CE-6000n Module -JG


▐  ほぼ90%のエネルギー回収

フルパワーフィードバック技術、エネルギーフィードバック効率> 90%、バッテリー放電エネルギー回収は他のチャネルの充電に使用され、エネルギー余剰がある場合はグリッドにフィードバックされます。

CE-6000n Module -cjg




SOFTWARE



■ テストの実行


設定したグループ毎にテストを実行します。実行画面ではシーケンス、恒温槽と電源のステータス、テスト時の電圧値・電流値といった、必要な情報を1つの画面でモニタリングすることができます。また、複数のグループを平行してテストしている場合、これらのステータスを一括してモニタすることも可能です。

B6y3uH7M_9VVz


■ 内部抵抗可変機能(CVモード時)


内部抵抗値を任意の値に設定し、負荷電流による電圧降下を発生させることで、バッテリ、太陽電池、燃料電池を疑似することができます。また、測定データはDBC形式で出力することができます。


■ ソフトウェア保護


OVP(過電圧保護)、OCP(過電流保護)、UVP(低電圧保護)、OPP(過電力保護)、OBP(外部温度保護)

bac3bf3c3e07cda047d019de1404d765_8064e9da672991c


■ パルステストモード


パルス(PULSE)テストは、最低100msのパルス幅を設定することができ、急速な電流/出力の変化に応じたバッテリパックの性能をテストできます。

1deb24d8857a0bf64cec6f262e68c5e5_5a3650c2c6a80f6

■ 0Vまで放電でき


バッテリーパックを0Vまで強制放電することができ、各種バッテリーパックの安全テスト、破壊テスト、その他のテストに適用できる。

9bf2cba7ea71f32c9c5f25918a17fbbe_55e8441d5b7b3bf



  • ファイル名
  • 適用範囲
  • 時間
  • ダウンロード
  • CE-6004n-60V240A-H
    CE-6004n-60V240A-H
    2022-12-29
    CE-6004n-60V240A-H
  • CE-6001n-500V500A-IG
    CE-6001n-500V500A-IG
    2022-12-29
    CE-6001n-500V500A-IG
しばらくデータがありません
電子製品

電子製品

GSMパルス等、携帯機器などの実負荷評価に最適なシステムです。SMBUS / I2C通信機能により、2〜6ストリングのバッテリーパックのテストに適しており、ラップトップ/携帯電話/動力工具/小型ドローンなどのアプリケーションシナリオに適しています。
エネルギー貯蔵

エネルギー貯蔵

バッテリー シミュレータとは、バッテリーエミュレータやバッテリー模擬電源と呼ばれ、バッテリーの動作を模擬して動作する電源のことです。バッテリーは、残容量(SOC)によって出力される電圧や電流が変化します、これをシミュレーションするのがバッテリーシミュレータです。
電気自動車(EV)

電気自動車(EV)

電動車両や蓄電システムなどに使用される大型蓄電池の評価に最適。特にHEV,PHEV,EV等の走行シミュレーションに最適。
電池メーカー向け

電池メーカー向け

パワーセルの形成、容量の分配、およびサイクルテスト(Cycle Life)に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
