コイン電池テスト | 材料評価
CT-4008 4レンジmAデバイスは、0.01％FS精度、DCIRテスト、dQ / dV微分容量曲線、μA電流ユニット、3電極テストに適合しています。
コイン電池テスト | 材料評価
CT-4008 4レンジmAデバイスは、0.01％FS精度、DCIRテスト、dQ / dV微分容量曲線、μA電流ユニット、3電極テストに適合しています。
製品の概要
▐ 0.01％FS精度
▐ DCIRテスト
▐ dQ / dV微分容量曲線
▐ μA電流ユニット
▐ 3電極テスト
| CT-4008Q(4範囲) | ||
| モデル名 | 出力 | |
| 電圧 | 電流 | |
| 5V100mA | 5V | 0.2μA~0.1mA |
| 0.1mA~1mA | ||
| 1mA~10mA | ||
| 10mA~100mA | ||
製品の機能

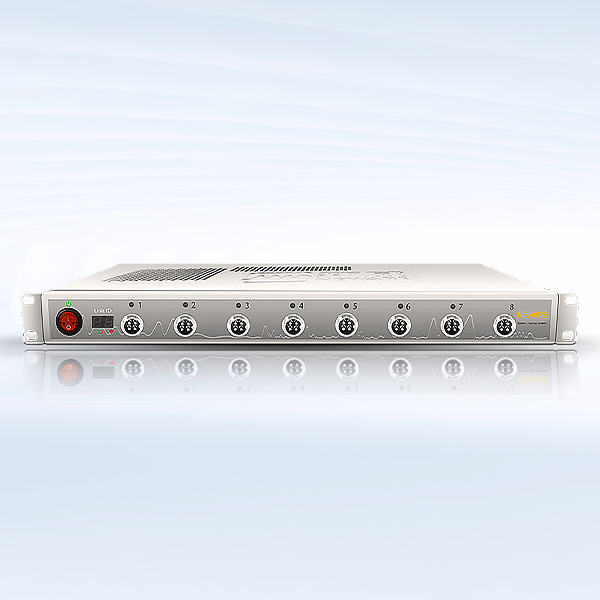

薄くて軽いボディ、絶妙な液晶画面、164タイプインターフェース、コイン電池用治具の接続に使用され、安定した高精度、高安定性のテストレポートをお客様に提供します。
左右の細い空気取り入れ口が空気を取り入れ、背面の小さな四角い空気出口が空気を放出します。これにより、空気の出入りが良好になるだけでなく、モダンな工業デザインの視覚的美観も実現します。
RS485ネットワークケーブルとAC電源インターフェースにより、テスト作業の概要が開きます。
SOFTWARE
■ dQ/dV
dQ / dV微分容量曲線：曲線上にピークが現れる場所は、充放電曲線に電圧プラトーがあり、異なるピークが異なる電気化学反応を表していることを示しています。
■ 条件工步
多くのテストアプリケーションでは、同時に複数の条件を判断し、さまざまな測定結果に応じてさまざまな操作に対応する必要があります。条件付きステップで満たされる条件は、複数出口プログラミングです。（&&）または（||）論理演算、 "≥"、 "≤"、 "="比較演算;期間 "t"、これは特別なテストの制御要件を満たすことができます;各ステップは5つの条件付きステップをサポートします;複数をサポートします終了し、任意のステップに進んで、より柔軟なプロセス制御を実現します。
■ セグメント記録条件（Segment recording conditions）
電圧、電流、時間セグメントによるデータ記録をサポートします。ステップごとに3つのセグメント記録条件を設定できます。各セグメントは、△T /△V /△Iを設定できます。
■ スーパーキャパシター試験
Qの単位はクーロン、1クーロン= 1A * 1s = 1As; 1Ah = 3600As ; 動作電圧U =充電の上限電圧-放電の下限電圧;動作電圧を設定できます、およびソフトウェアは自動的に静電容量値（C）を計算します。
| 各ユニットのケースサイズ（W*D*H）（mm） | 1U（19"），483.6*321.5*48.5 (mm) |
| 入力電源 | AC 220V ±10% / 50Hz |
| 解像度 | AD：24bit；DA：24bit |
| 電圧 | 定電圧範囲制御：10 mV~5 V; 最低放電電圧：-5 V; 精度：±0.01%of FS； 安定度：±0.02%of FS； |
| 電流 | 各チャネル出力範囲:0.2μA~0.1mA；0.1mA~1mA；1mA~10mA；10mA~100mA； 精度：±0.01%of FS； 定電圧カットオフ電流：0.1μA；1μA；1μA；0.1mA 安定度：±0.02%of FS； |
| 電力 | 単一チャネル最大出力:0.5 W; 安定度：±0.1%of FS； |
パワーセルの形成、容量の分配、およびサイクルテスト（Cycle Life）に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
