はじめに：リチウム硫黄電池の実用化における主要な技術課題

次世代高エネルギー密度蓄電デバイスの代表格であるリチウム硫黄電池（Li-S）およびリチウム金属電池は、理論エネルギー密度が極めて高いことから世界中で研究開発の焦点となっています。しかし産業開発において、シャトル効果は長寿命化を制限する主要な技術的ボトルネックとなっています。

シャトル効果とは何か

充放電サイクル中、正極の固体単体硫黄は一連の長鎖多硫化リチウム（Li₂S_n, 4≤n≤8）へと変化します。これら中間生成物はエーテル系有機電解液に容易に溶解し、濃度勾配によってリチウム金属負極へ拡散し、反応性の高い金属リチウムと直接的な化学副反応を起こします。この反応により長鎖中間体は短鎖多硫化物、またはLi₂S₂/Li₂Sのような不溶性固体析出物へ還元され、その後正極へ再拡散します。この継続的な寄生的な循環反応により活物質の損失、深刻な自己放電、クーロン効率の急激な低下が引き起こされます。

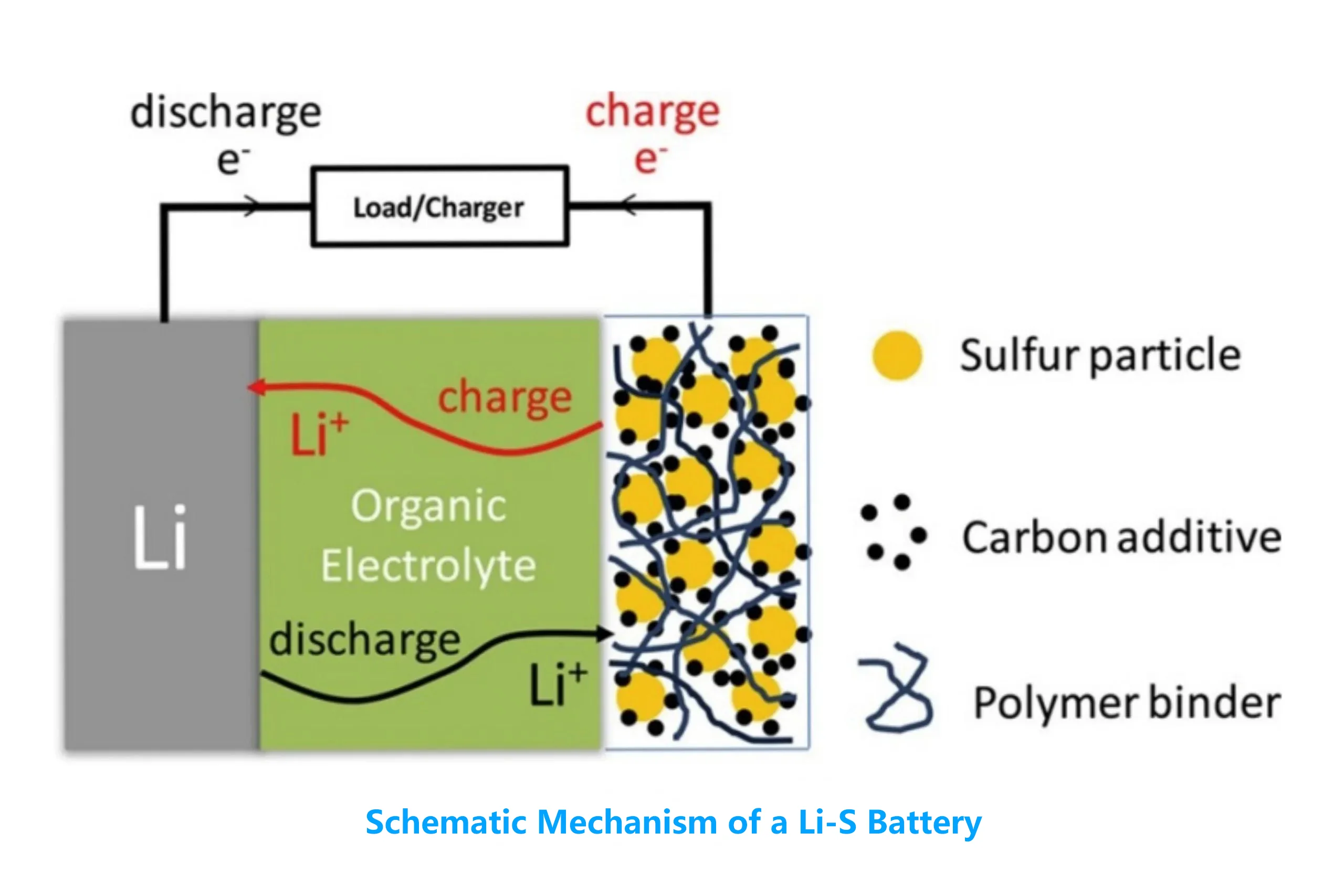

図1. リチウム硫黄（Li-S）電池構造における電気化学プロセスおよび材料構成の模式図

エクスサイチュ特性評価の限界とインサイチュEIS技術の必要性

シャトル効果を評価するための従来の破壊型エクスサイチュ測定では、特定の充電状態(SOC)において電池を解体する必要があります。この手法は操作が煩雑なだけでなく、電池内部の本来の電気化学平衡と過渡的な界面構造を破壊し、測定データの歪みを引き起こします。

インサイチュ電気化学インピーダンス分光法（インサイチュEIS）は非破壊的な代替手法です。微小な交流信号摂動を印加することで、充放電シーケンスを中断せず、電池を再配置することなく、内部の各種反応過程の抵抗パラメータをリアルタイムで取得します。

サイクル試験中は電池内部状態が経時的に動的に変化するため、従来の低速周波数スキャンではデータに深刻な時間歪みアーチファクトが発生します。そのため、多硫化物の過渡的なシャトル挙動と動的変化を精密に捉えるには、高速高周波スキャン機能を搭載したインサイチュ試験システムが最先端電池研究に不可欠となります。

高周波EISによるシャトル効果捕捉の反応速度論メカニズム

電気化学インピーダンス分光法で得られるナイキスト線図において、周波数領域ごとに異なる物理・電気化学プロセスが対応します。シャトル効果が発生すると、電解液導電率の変動、負極の固体電解質界面（SEI）膜の劣化・修復、正極の電荷移動速度がインピーダンススペクトルにリアルタイムで反映されます：

高周波高速インサイチュスキャンにより、研究開発エンジニアは特定の電圧プラトーにおけるインピーダンスを精密にスナップショット取得できます。特徴的な電圧ウィンドウ内の中高周波インピーダンスの異常変動から、当該領域における多硫化物シャトルと寄生副反応のピーク強度を定量化可能です。

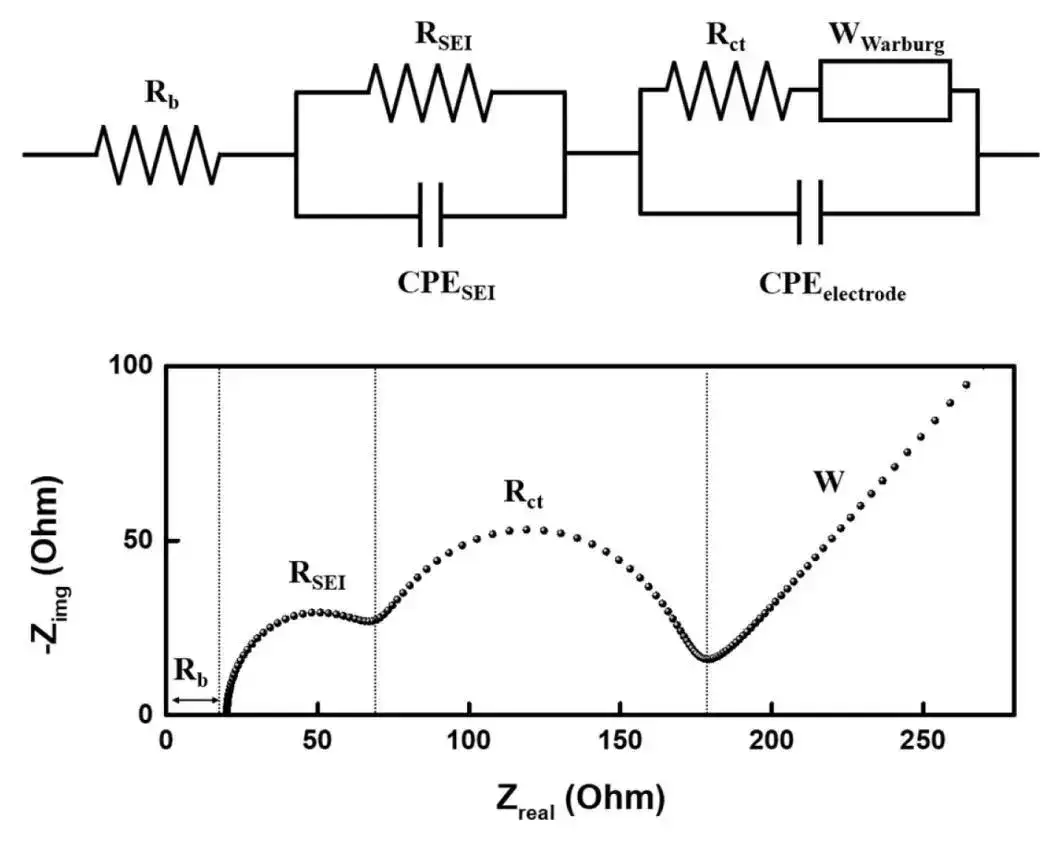

図2. 代表的なナイキスト線図と対応する等価回路モデル。R_b、R_SEI、R_ctおよびワーバーインピーダンス（W）の分布を示す。

メカニズムから測定へ：インサイチュ計測の技術的ボトルネック

上記の反応速度論メカニズムは理論上明確に定義されていますが、実試験において多硫化物溶解によるインピーダンス変動は極めて微弱であり、界面反応の過渡的変化は数秒以内で発生します。従来の充放電試験装置や外部マトリックススイッチャーを使用する計測ワークステーションは、高周波寄生干渉、応答伝搬遅延、測定精度の制限を受けやすいです。これらのボトルネックにより重要な「インピーダンスフィンガープリント」が背景ノイズに埋もれ、動的試験データが深刻に歪みます。そのため理論的手法を実用化する鍵は、試験ハードウェアが過酷なインサイチュ環境の厳しい仕様を満たすかどうかに依存します。

高精度試験装置に求められる重要なハードウェア仕様

マルチチャネル電気化学インピーダンス分光法で微弱なシャトル効果信号を捉えるには、電池試験装置に厳しい技術要件が課されます：

• チャネル毎独立EIS発生器：従来のマトリックススイッチャーは大きな寄生容量・インダクタンス干渉を引き起こし、高周波インピーダンスデータを歪めます。システムはチャネルレベルでハードウェアを統合し、各試験チャネルに完全独立した交流励起源を搭載し、インピーダンスデータの完全な真実性を保証する必要があります。

• 広周波数帯域と高速スキャン：装置は数kHzからミリヘルツ（mHz）低周波領域まで高速に遷移できる機能を備える必要があります。電流立ち上がり時間および充放電切替時間はいずれも20μs以下であり、電池電圧曲線の過渡的変曲点で迅速に介入し、数秒以内に主要周波数スキャンを完了できます。

• 長期ドリフト制御 ±0.01%超高精度：リチウム金属電池の劣化は微弱な副反応を伴う長時間サイクルプロセスです。コインセルやマイクロセルといった微小電流試験用途では、試験装置の電圧・電流測定精度がフルスケールの±0.01%に達する必要があります。0.1mA～100mAの6レンジ自動切替技術と組み合わせ、温度ドリフトを最小限に抑え長期インサイチュ試験データの比較可能性を確保します。

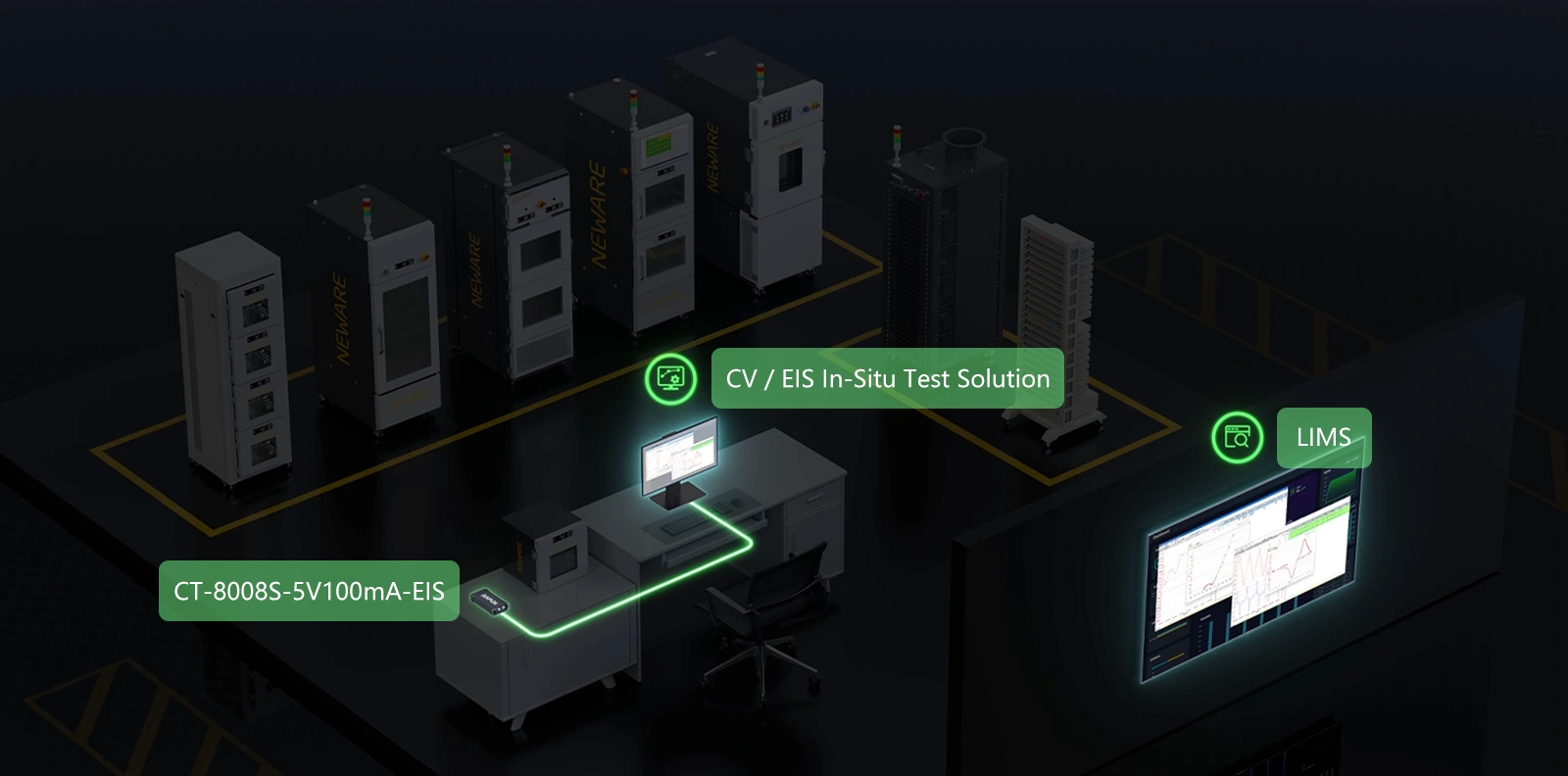

図3. CT-8008Sハードウェアを搭載したNEWARE CV / EISインサイチュ試験ソリューションの構成図

結論と技術的実装：NEWARE CV / EISインサイチュ試験ソリューション

インサイチュ電気化学インピーダンス分光法は、最先端電池研究において反応メカニズムを探る顕微鏡であるだけでなく、電池企業が電解液添加剤のスクリーニングや機能性セパレータ改質評価を行う産業研究開発の核心的定量ツールでもあります。

次世代高エネルギー密度電池のインサイチュ高周波試験に対する厳しい要求に応えるため、NEWARE CT-8002S-5V100mA-EIS 電池試験システムは完全なCV / EISインサイチュ試験ソリューションを提供します。

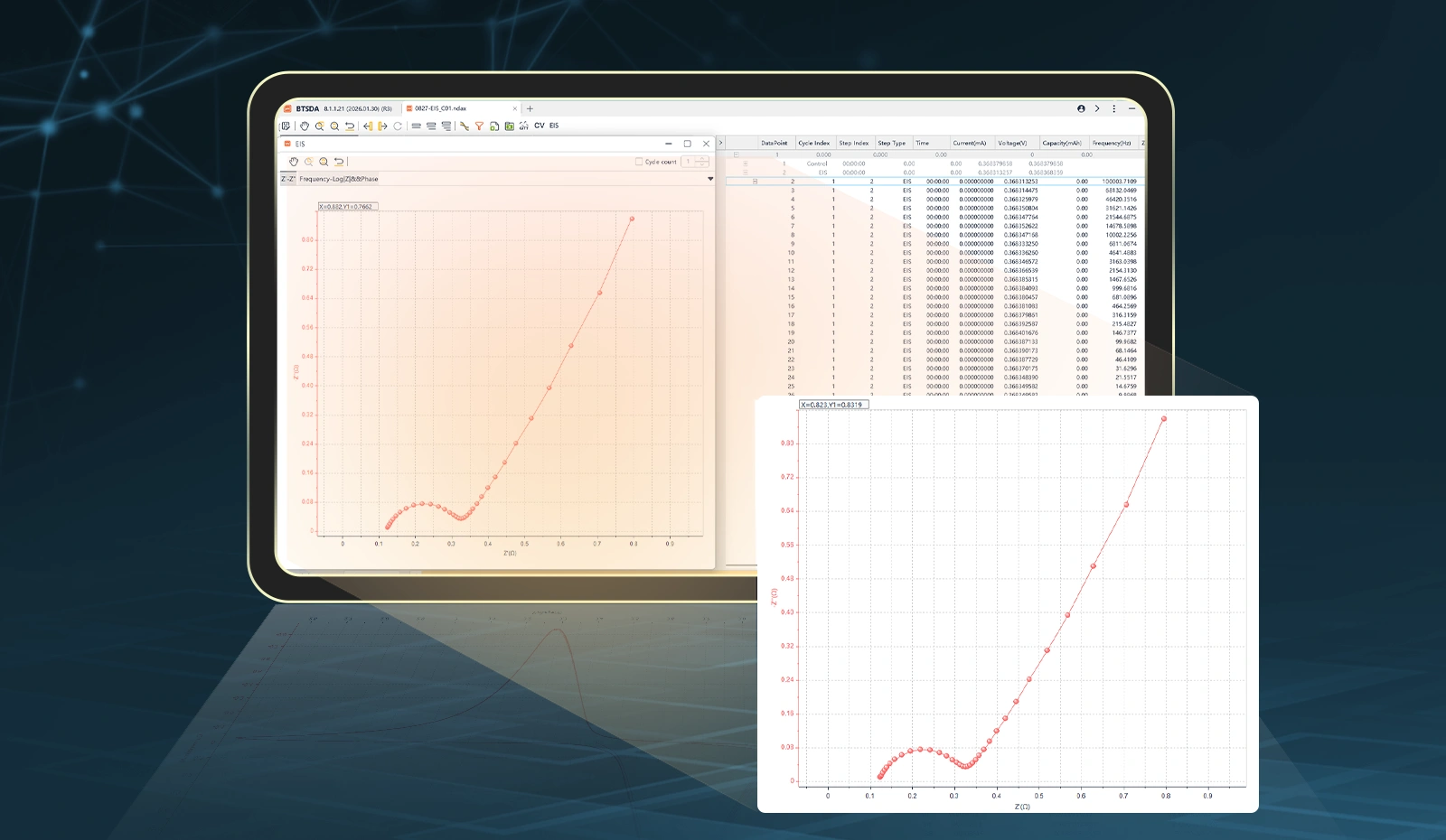

図4. NEWARE CV / EIS試験システムのソフトウェア画面とリアルタイムナイキスト線図

充電、放電、サイクリックボルタンメトリー（CV）、EIS試験シーケンスを単一の統合プログラムフローで実行することで、電池を再配置することなくインテリジェントなインサイチュ閉ループ試験を実現します。各チャネルに独立したハードウェアEIS発生器を搭載するコア機能により、従来のマルチチャネルスイッチャーに起因する高周波寄生干渉を完全に排除します。フルスケール±0.01%の超高精度、1000Hz高周波データサンプリング、優れた長期ドリフト制御を併せ持つNEWAREシステムにより、研究開発チームはサイクル試験を中断することなく多硫化物シャトルの動的電気化学データを監視でき、最終的に先進電池材料の開発とイテレーションを加速します。

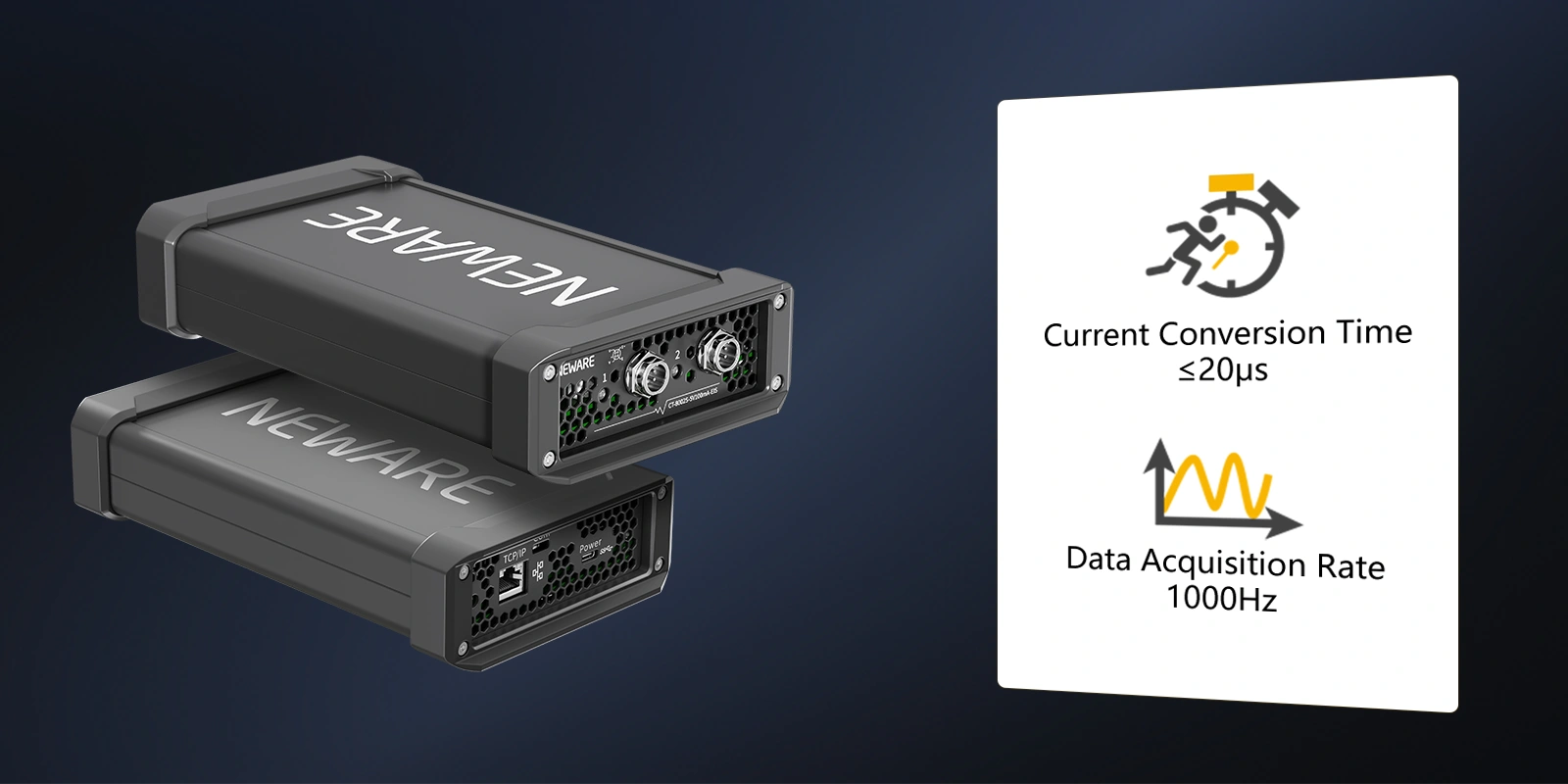

図5. NEWARE CT-8002S-5V100mA-EIS 電池試験システム
