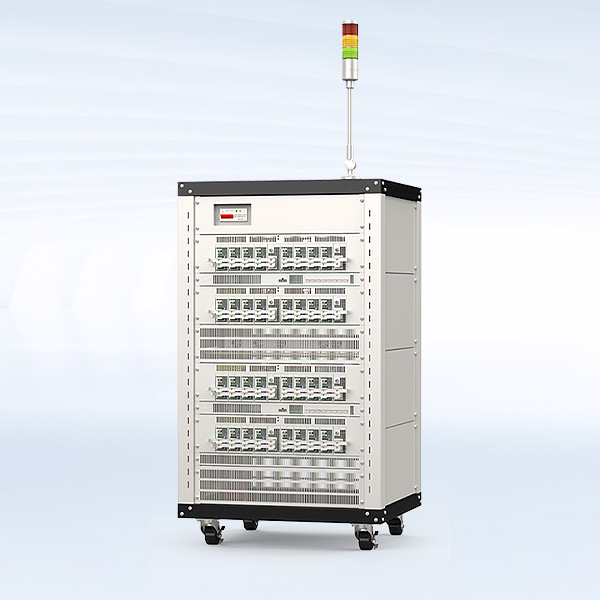

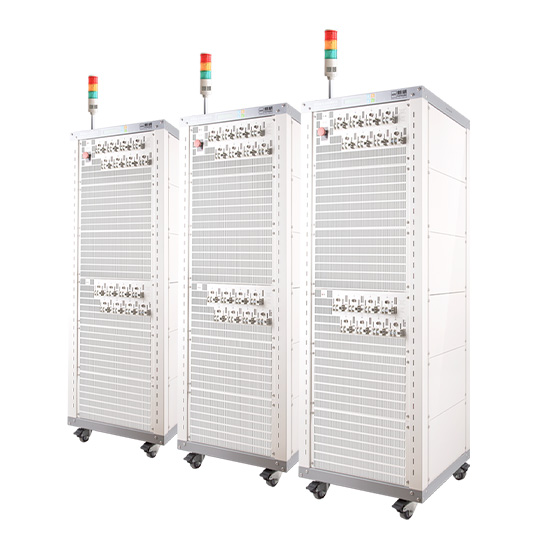

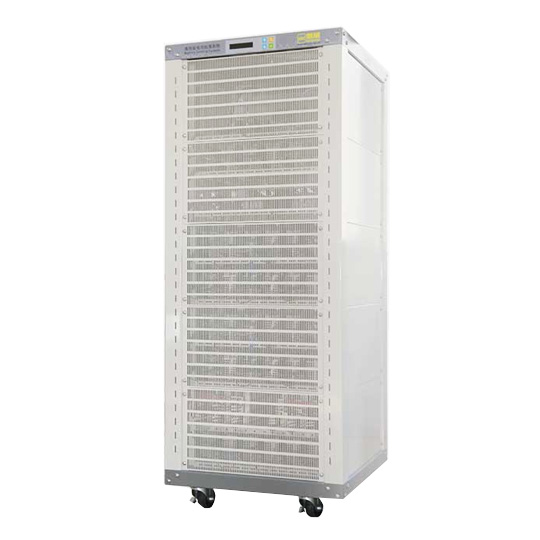

CT-4000は、NEWAREの第4世代テストシステムに基づいており、2008年に市場に参入しました。これは、パワーバッテリーのパルス充放電テスト、DC内部抵抗（DCIR）テスト、サイクルテスト、およびレート充放電に適合します。
CT-4000は、主にさまざまな研究機関、大学、およびパワーバッテリーメーカーで使用されています。
CT-4000は、NEWAREの第4世代テストシステムに基づいており、2008年に市場に参入しました。これは、パワーバッテリーのパルス充放電テスト、DC内部抵抗（DCIR）テスト、サイクルテスト、およびレート充放電に適合します。
CT-4000は、主にさまざまな研究機関、大学、およびパワーバッテリーメーカーで使用されています。
製品の概要
▐ 500ms最小パルス幅
▐ ≤10ms応答時間
▐ 0.05% 精度
▐ 10Hz/100Hzデータ取得頻度
| BTS 4000 EV / PHEV / HEV バッテリーテストシステム | ||
| 精度 | 出力 | |
| 電圧 | 電流 | |
| ± 0.1% of FS | 0.025V~5V | 0.5A~100A |
製品の機能
さまざまな直列および並列バッテリーに適しており、定電圧電圧範囲制御0.025V~5V、各チャネルの電流出力範囲0.5A-100A、単一チャネル最大出力電力500W、チャネル間の並列接続、最大4チャネルは並列接続でき、並列接続後のパルステストはサポートされていません。 データロギング頻度10hz。
安全で効率的な冷却システム、側面占有面積の3分の1、細い吸気口の設計は、視覚に影響を与えません。
SOFTWARE
■ dQ/dV
dQ / dV微分容量曲線：曲線上にピークが現れる場所は、充放電曲線に電圧プラトーがあり、異なるピークが異なる電気化学反応を表していることを示しています。
■ 条件スイッチ
バッテリーのテスト手順は、アプリケーションのテスト中のさまざまな操作に応じて、いくつかの条件について見積もる必要があります。 条件スイッチは、複数出口プログラミングタイプの要件を満たしています。
“And””or” 論理演算, “≥”, ”≤”, ”=” 比較的計算する; 期間 ”t”, 特別なテストの管理要件を達成できます. すべてのステップは5つの条件スイッチをサポートします; 複数の出口をサポートし、任意のステップに進み、より柔軟なプロセス制御を実現します。
■ セグメント-レコード条件
電圧、電流、時間のデータレコード設定がサポートされています;
ステップごとに3つのセグメントレコード条件を設定できます;
すべてのセグメントを設定できます: ΔT, ΔV と ΔI.
■ EDLC テスト
Qの単位はクーロンです, 1 Coulomb = 1A * 1s = 1As;
1Ah = 3600 As(Amp Second);
作業電圧 U = 最大充電電圧 - 最小放電電圧;
作業電圧を設定でき、EDLCクーロンをソフトウェアで自動的に計算できます.
パワーセルの形成、容量の分配、およびサイクルテスト（Cycle Life）に適用されます。 ポリマーポーチセル、筒形セル、スーパーキャパシターのメーカー向け。
