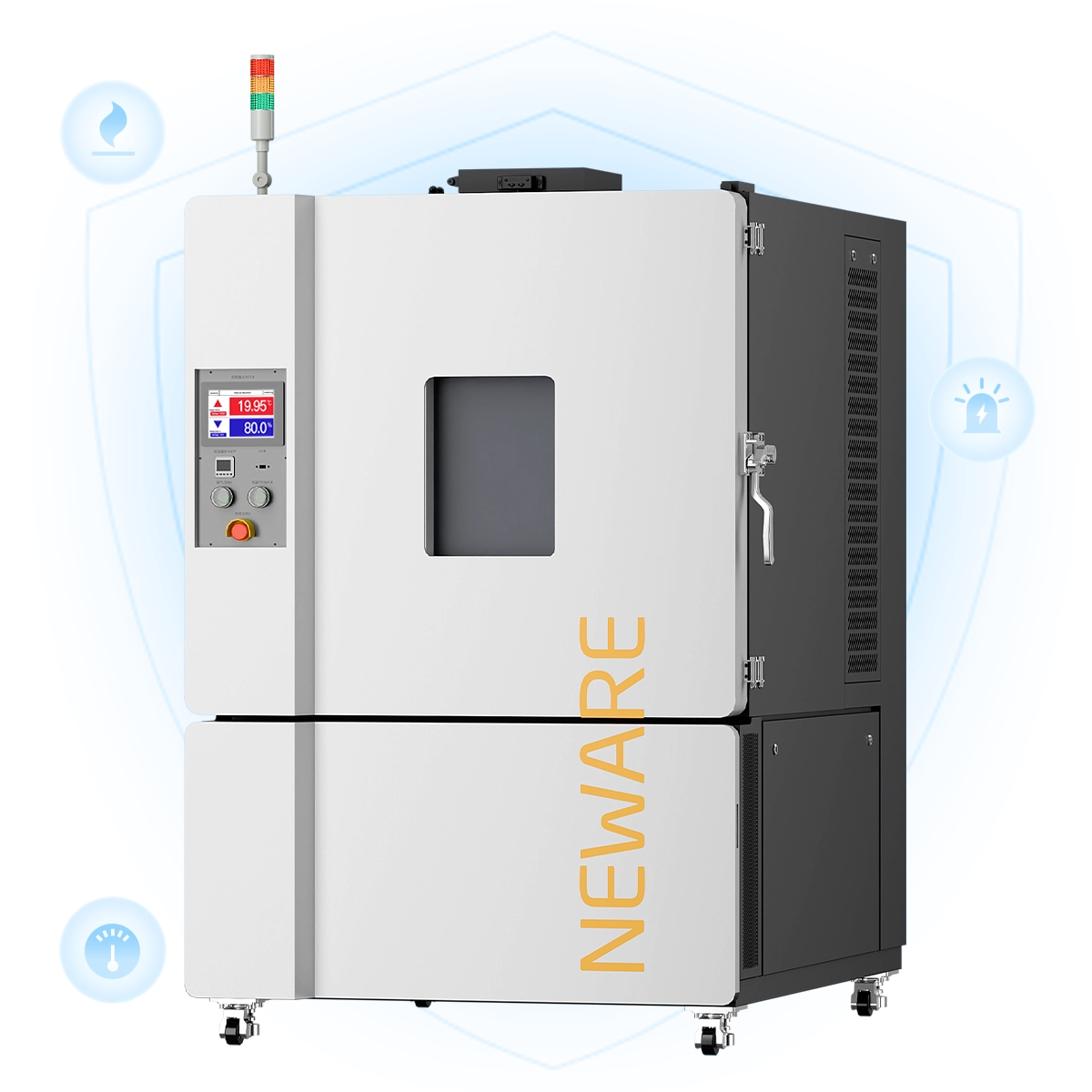

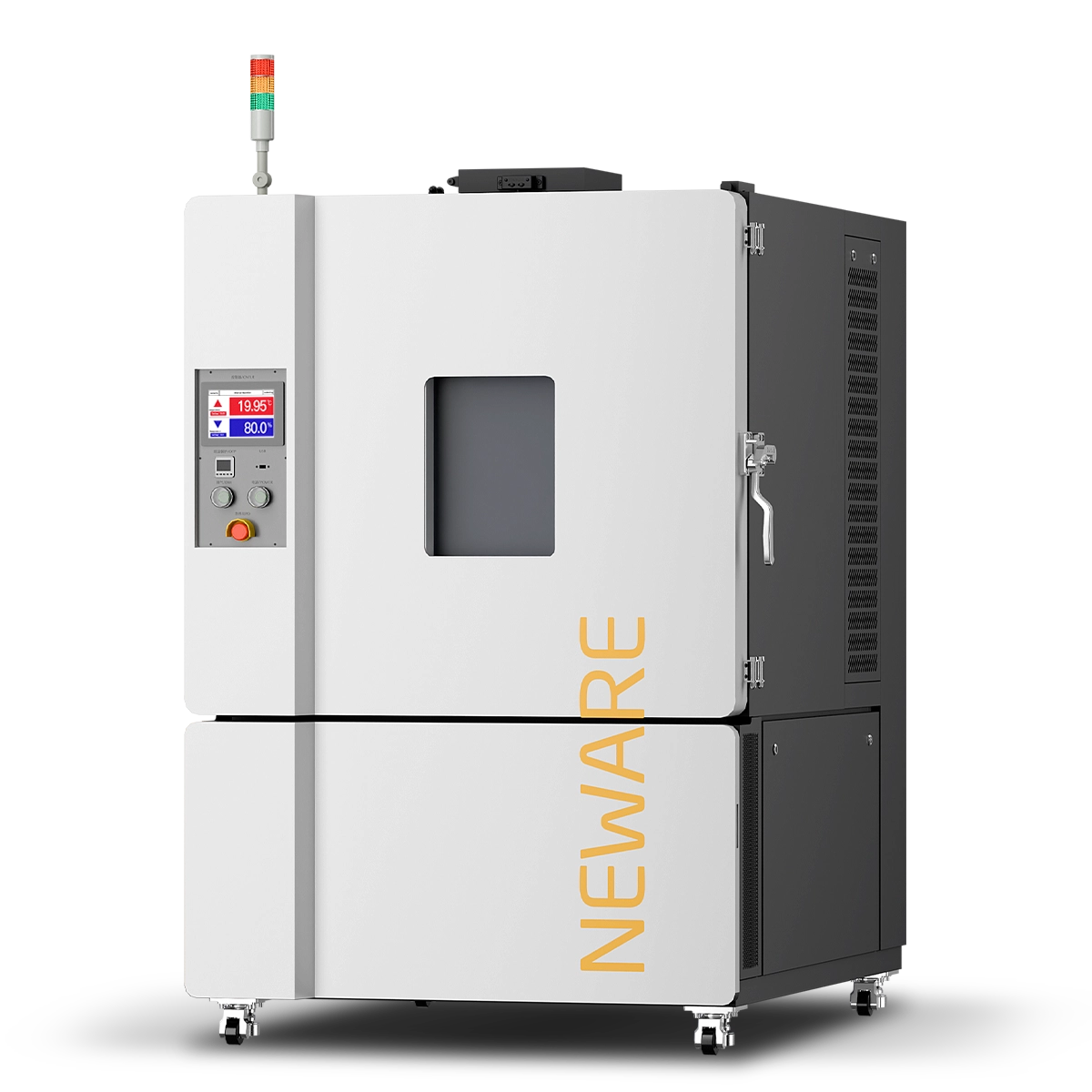

3C電池セル試験、防爆高低温試験室。
| 公称仕様 | 400L |
| 内寸（幅×奥行×高さ） | 31.9"×19.7"×39.4" (810mm×500mm×1000mm) |
| 外寸（幅×奥行×高さ） | 56.0"×70.9"×78.7" (1420mm×1800mm×2000mm) |
| 正味重量 | 700kg |
| 電圧と電流 | 5V30A |
| チャンネル数 | 96CH |
製品特徴
技術仕様
WGDW-400L-40BC-5V30A96CHは、BTS試験システムに接続し、大規模なデータと複雑な計算タスクを効率的に処理し、さまざまな高性能コンピューティング要件を満たすだけでなく、高温と低温の実験温度も提供します。異なる温度での電池性能の変化をテストします。防爆機能により、電池セルテストのための安全な試験環境が構築されます。

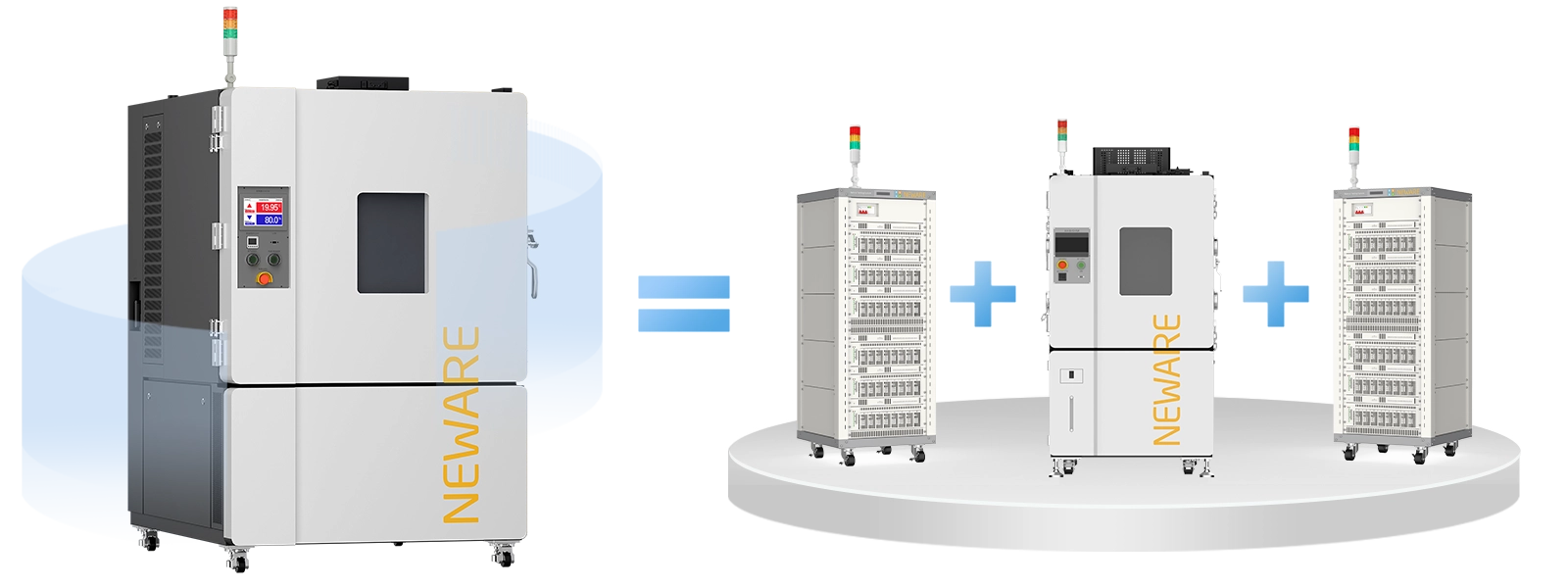

充放電検出装置と高低温環境試験室を統合したこの統合試験システムは、貴重な実験室スペースを節約するだけでなく、機器の使用効率を大幅に向上させます。BTS電池試験システムに接続することで、電池試験と温度条件の統一制御が実現し、操作がより便利になります。

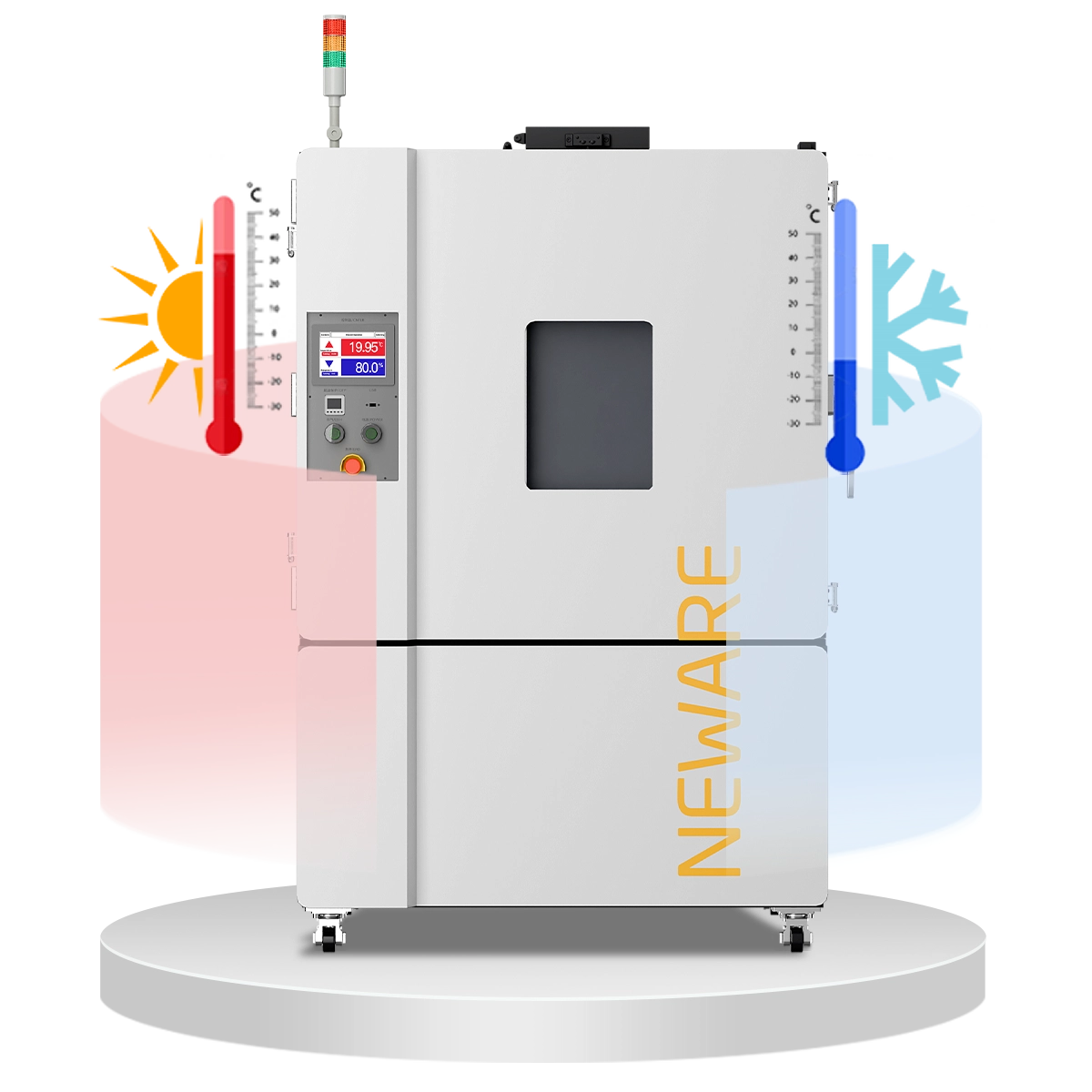

外壁材は高品質の冷間圧延鋼板を使用し、断熱構造は硬質ポリウレタンフォームとグラスウールで構成された100mmの断熱層で構成されています。この断熱層は内部と外部の環境を効果的に隔離し、熱交換を防ぎ、温度変動を±0.9℉（±0.5℃）の範囲内に保ちます。

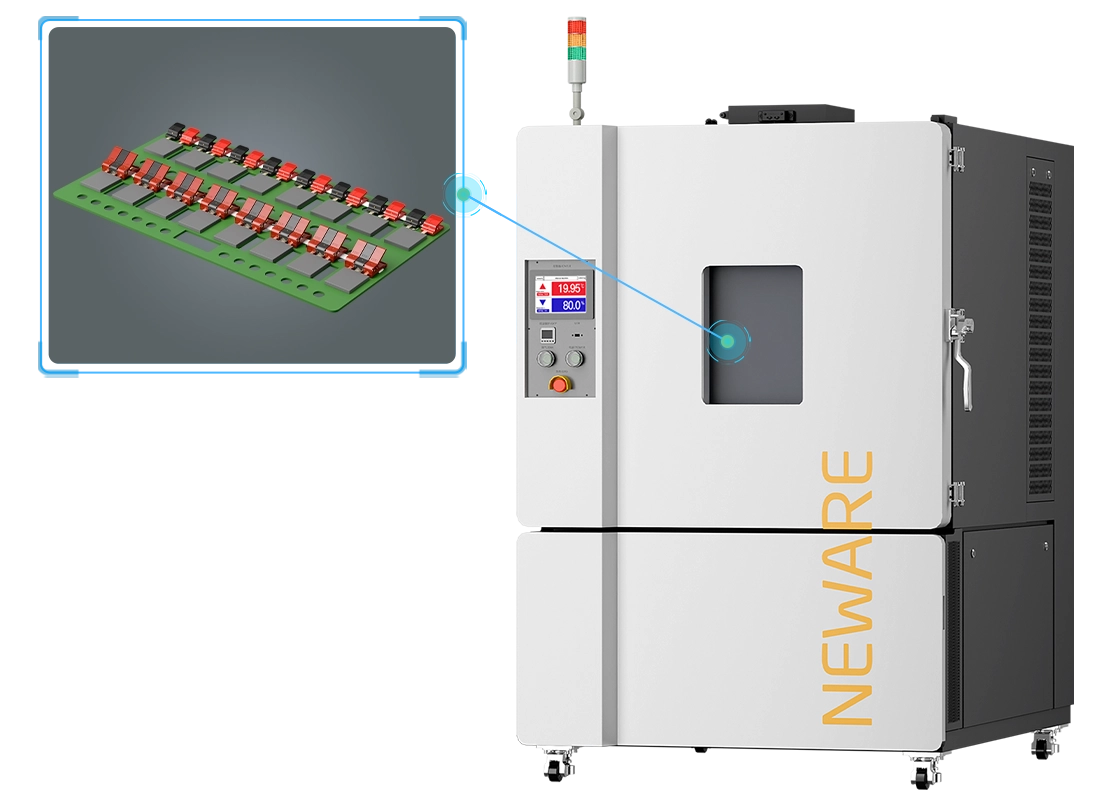

電池トレイは耐高温絶縁材料を採用しており、幅広い電池との互換性を確保しています。高さ、向き、配置位置を適宜調整できるため、さまざまなサイズや仕様の角型セルの試験要件に適しています。
機械圧縮折りたたみ冷凍方式を採用し、完全密閉ピストン冷凍コンプレッサーを装備することで、システムは環境に優しく、低騒音で動作します。自社開発の温度制御モジュールは、高温および低温の衝撃、振動、EMC、およびその他の関連する信頼性の側面について信頼性の高いパフォーマンス試験を受けており、堅牢で敏感な温度制御機能を発揮します。
試験室内の圧力が設定圧力を超えると、防爆排気ポートが自動的に開きます。
煙検知器は、過剰な煙濃度を検知すると、自動的に煙排出ファンを作動させます。

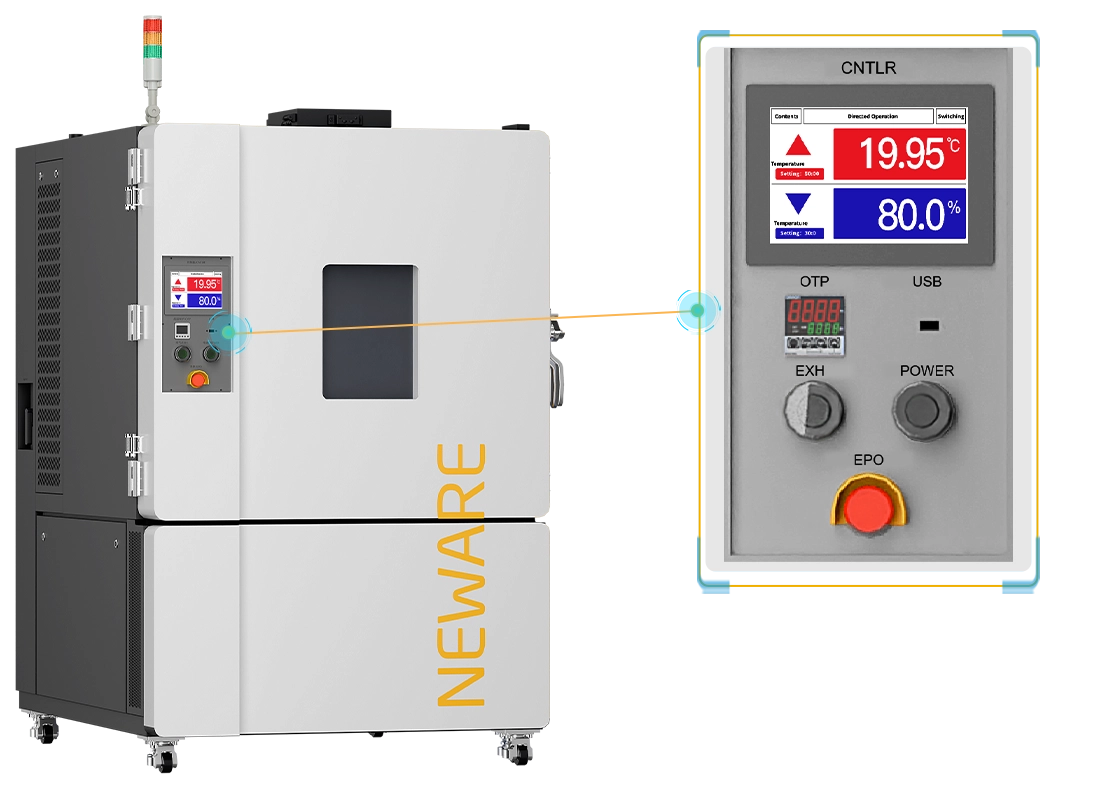

ユーザーエクスペリエンスを優先した設計で、使いやすいグラフィカルユーザーインターフェイスと柔軟な構成オプションを備えたタッチLCDディスプレイが組み込まれているため、ユーザーは簡単に機器を設定および管理できます。インターフェイスには、防火、過熱保護、排煙制御のボタンも含まれており、ユーザーは簡単な手順で安全対策を操作できます。

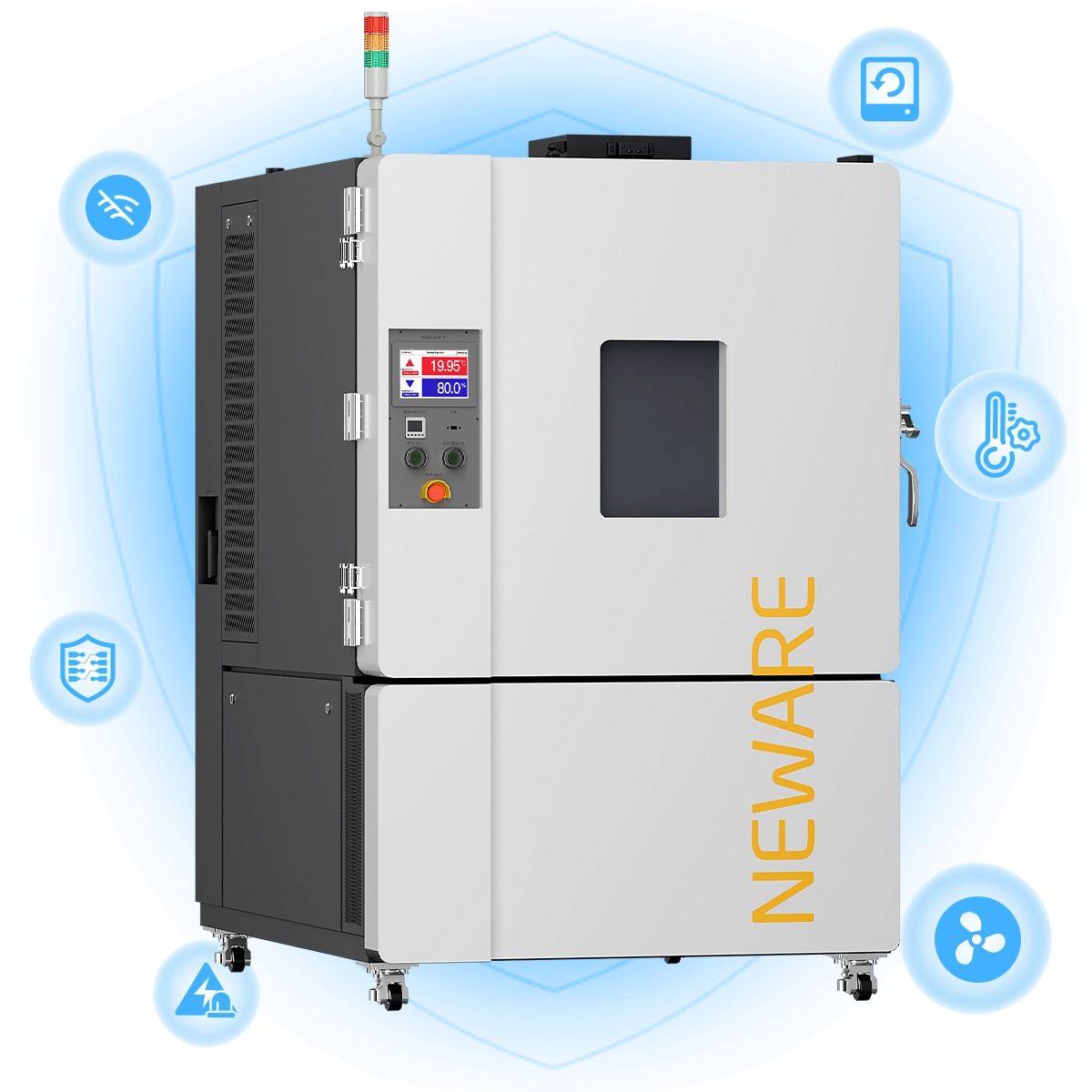

● 漏電保護
● 短絡保護
● オフラインテスト
● 停電回復保護
● 調整可能な過熱保護
● 循環ファンの異常動作保護
| 機器名 | 低高温3C一体型試験システム |
|---|---|
| 公称仕様 | 400L |
| 内部サイズ (W×D×H) | 31.9"×19.7"×39.4" (810mm×500mm×1000mm) |
| 外部サイズ (W×D×H) | 56.0"×70.9"×78.7" (1420mm×1800mm×2000mm) |
| 重量 | 700kg |
| 試験環境条件 | 周囲温度： +25℃、相対湿度： 85%、試験槽内に試料なし(無負荷) |
| 温度範囲 | -40℃ ~150℃ (ユーザーの実際の温度範囲： -40℃~150℃) |
| 温度変動幅 | ± 0.5℃ (w無負荷かつ温度安定時) |
| 温度偏差 | ± 2.0℃ (無負荷かつ温度安定時) |
| 加熱時間 | + 20℃ + 100℃ 40 min (無負荷、平均非線形) |
| 冷却時間 | + 20℃ -40℃ 60 min (無負荷、平均非線形) |
| 熱負荷 | 600W (セル加熱による) |
電圧・電流精度: ±0.02% F.S.
電圧・電流安定性: ±0.01% F.S.
記録周波数: 1000Hz
AD分解能: 16bit
電流応答時間: ≤100μs
オフライン試験: 1GB
電圧電流精度：±0.02% F.S.
記録頻度：1000Hz
解像度：16bit
電流応答時間：≤100μs
最小パルス幅：400μs
オフラインテスト：1GB
電圧·電流精度: ±0.01% F.S.
記録頻度: 1000Hz
電流応答時間: ≤20μs
CV試験
Type-C電源ポート
6レンジ電流測定
電流精度: ±0.05% F.S.
電圧範囲: 0-1500V
調整可能範囲: 2Ω-1MΩ
チャンネル数: 24CH
通信モジュール: CAN, RS232, IIC, SMBUS, RS485
電圧精度: ±0.02% F.S.
電流精度: ±0.05% F.S.
記録周波数: 100Hz
電流変換時間: ≤6ms
電流応答時間: ≤3ms
最小パルス幅: 100ms
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1.5ms
最小パルス幅：500ms
オフラインテスト：1GB
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1.5ms
最小パルス幅：500ms
オフラインテスト：1GB
電圧電流精度：±0.02% F.S.
記録頻度：10Hz
サンプリング時間：100ms
電流応答時間：≤1ms
最小パルス幅：500ms
オフラインテスト：1GB
