電池業界において、「共通ポート（common-port）」と「分離ポート（separate-port）」は2つの一般的なインターフェース設計手法です。充電と放電が同一インターフェースを共有する共通ポート設計とは異なり、分離ポート設計は充電ポートと放電ポートを完全に分離し、互いに独立させます。この一見単純な物理的分離には、回路設計、BMS管理、熱マネジメント、試験方法における体系的な違いが内在しています。

Q&A：電池の分離ポート充放電をわかりやすく解説

Q1：電池の分離ポート充放電とは何ですか？

充電ポートと放電ポートが独立している構造。電池パックは通常3つの端子（充電正極、放電正極、共通負極）を持つ。共通ポート設計は2本の線だけを使用する。

Q2：分離ポート設計の主要な利点は？

充電経路と放電経路を独立制御でき、電流レベルに合わせたMOSFET選定を可能にする。大電流放電・小電流充電のシナリオにおいて、コスト削減、内部抵抗低減、発熱最小化を実現し、同時充放電にも対応する。

Q3：共通ポートと分離ポート設計の主な違いは？

 表1 共通ポートと分離ポートの充放電比較

Q4：どの電池が分離ポート設計を採用していますか？

AGV/AMRロボット用電池、電動フォークリフト、高レート蓄電システム、一部の電動工具——いずれも放電電流が充電電流を大きく上回る特徴を持つ用途。

Q5：分離ポート電池の試験方法は？

充電試験と放電試験を別々に実施する必要がある：充電ポート試験では過充電保護と充電効率を検証し、放電ポート試験では過放電保護と放電容量を検証する。試験装置は分離ポート配線に対応している必要があり、例えばNEWARE CE-6000シリーズの「-B」サフィックスモデルが該当する。

Q6：充電時の注意点は？

充電ポートは過充電保護のみを提供し、放電保護は備えていない。また充電ポートは一般に電流容量が小さいため、充電ポートからの高レート放電は推奨されない。複数パックを並列充電する場合は、各パックに専用充電器を使用すること。

現在の電池市場：高レート用途がインターフェース設計の多様化を促進

世界のリチウムイオン電池市場は前例のない拡大期にあります。2026年の世界総需要は約2,629 GWhに達すると予想され、前年比28%増、うち車載電池需要は約1,678 GWh、蓄電池需要は約795    GWhとされています。AGV/AMRロボット、電動フォークリフト、高レート蓄電システムといっ産業用途が急速に拡大する中、電池システムにおける差別化されたインターフェース設計のニーズが高まっています。

産業用モバイルロボットの分野では、電池は放電レートが充電レートを大きく上回る典型的な動作条件に直面することが多いです。AGV電池を例にとる：放電レートが10C、充電レートがわずか1Cとすると、対応する最大連続放電電流は20A、最大連続充電電流はわずか2Aとなります。共通ポート設計では、放電電流が充電制御MOSFETを通過しなければならず、充電MOSFETにも放電MOSFETと同じ電流容量を持たせる必要が生じ、コスト上昇、内部抵抗増加、発熱増加を招きます。

この現実的なニーズに基づき、分離ポート充放電設計は高レート放電シナリオで広く採用されるようになりました。HAWKERやSAPHIRといったブランドは、すでにAGVリチウム電池製品において分離ポート充放電を標準装備しています。これらの電池では充電ポートと放電ポートが完全に絶縁されています。充電ポートの通常充電電圧は29.2V（24Vシステム）で、急速充電（例：2C急速充電、30分で満充電）に対応し、放電ポートはより大きな連続放電能力（例：2C連続、3C瞬時）を提供します。

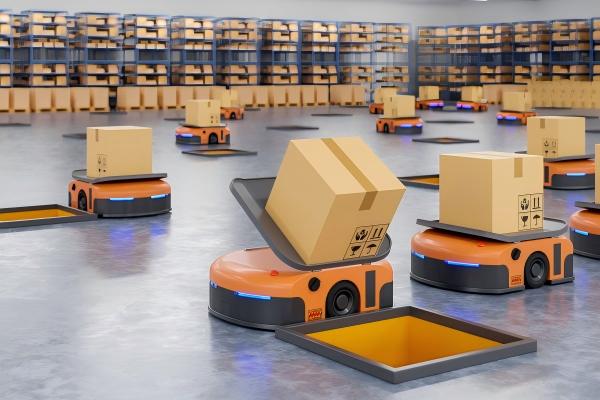

図1 産業用モバイルロボット

電池の分離ポート充放電とは何か？

定義

電池の分離ポート充放電とは、充電入力と放電出力が独立し、共有されないインターフェース設計を指します。この設計では、電池パックは通常3つの外部端子：充電正極（P+）、放電正極（P−）、共通負極（C−）を持ちます。あるいは、充電正極と放電正極を共用し、負極端子を分離する構成もあります。

保護基板（BMS）アーキテクチャの観点から見ると、分離ポート設計は充電MOSFETと放電MOSFETがそれぞれ独立して対応回路を制御することを意味します。充電ポートは充電回路に対してのみ過充電保護を提供し、放電ポートは放電回路に対してのみ過放電保護を提供します。この「独立制御」アーキテクチャは、充電MOSFETと放電MOSFETが直列接続される共通ポート設計の「共通制御」アーキテクチャとは根本的に異なります。

共通ポートと分離ポートの核心的な違い

共通ポート設計は充電と放電の両方に単一インターフェースを使用し、電池パックには正負2本の線のみを備えます。この設計では充電MOSFETと放電MOSFETが直列接続されるため、放電電流は充電制御MOSFETと放電制御MOSFETの両方を通過しなければなりません。

一方、分離ポート設計は充電経路と放電経路を完全に分離します。電池パックは3本の線——充電正極、放電正極、共通負極——を持ちます。充電と放電は独立したMOSFETによって制御され、互いに干渉しません。

• この物理的分離がもたらす主要な利点：

• コスト最適化：放電電流が通常充電電流より大幅に大きいため、分離ポート設計により放電経路には大電流・低抵抗MOSFETを、充電経路には小電流・より経済的なMOSFETを使用でき、必要に応じた構成を実現する。

• 内部抵抗の低減：放電経路が充電MOSFETを通過しなくなるため、経路が短くなり、内部抵抗が低下し、発熱が減少する。

• 機能の独立性：干渉なしの同時充放電をサポートする。充電ポートは充電のみを処理し、放電ポートは放電のみを処理し、それぞれ独立して管理される。

• 安全性の向上：2つの独立回路が充電と放電を制御する。充電中は放電ポートが通電せず、放電中は充電ポートが通電しないため、使用中のリチウム電池安全性を効果的に改善する。

分離ポート充放電設計の目的とは？

車載電池および産業ロボット用電池の用途では、放電レートが充電レートを大きく上回ることが一般的です。AGV電池を例にとると、放電レートは10Cに達しうる一方、充電レートは通常わずか1Cです。共通ポート設計では、放電電流が充電制御MOSFETを通過する必要があり、充電MOSFETにも同じ大電流容量を持たせなければならず、不要なコスト増を招きます。

分離ポート設計は充電経路と放電経路を分離し、独立選定を可能にします——放電経路には大電流MOSFETを使用して高レート放電要求に応え、充電経路には小電流MOSFETを使用してコストを制御します。この「必要に応じた構成」の考え方は、高レート放電シナリオにおいて大きなコスト優位性を提供します。

エネルギー変換効率とシステム信頼性の最適化

充電回路と放電回路を分離することで、それぞれのエネルギー変換効率を独立して最適化でき、システム全体の効率を向上させます。同時に、分離ポート設計はデバイスの信頼性と柔軟性を高めることができます。

安全性の観点では、2つの独立回路で充電と放電を制御することは、充電中に放電ポートが通電せず、放電中に充電ポートが通電しないことを意味し、単一回路の故障による連鎖リスクを効果的に防止します。一部の分離ポート電池は、放電ポートと直列に放電ダイオードを内蔵し、その導通方向を放電時の電流方向に一致させて、回路安全性をさらに強化しています。

同時充放電への対応

分離ポート設計のもうひとつの重要な利点は、干渉なしの同時充放電をサポートすることです。AGV/AMRのような連続動作を必要とする産業シナリオでは、機器への給電を継続しながら充電を行うことができ、動作を中断しません。この「無停紙動作」能力は、機器稼働率と生産効率を向上させる上で重要です。

フールプルーフ設計とインターフェース標準化

一部の分離ポート電池は、充電ポートと放電ポートを区別するために異なるプラグ仕様を使用し、ユーザーの誤接続を効果的に防止します。このフールプルーフ設計は産業環境において特に重要で、結線ミスによる機器故障や安全事故を大幅に削減します。

どの電池仕様が分離ポート充放電設計を採用していますか？

分離ポート充放電設計はすべての電池種別に適用されるわけではなく、充放電電流が大きく異なるシナリオに集中して使用されます。

AGV/AMRロボット用電池

分離ポート設計の最も一般的な応用分野。HAWKER EVシリーズLFP電池やSAPHIR    EVシリーズリチウム電池などの製品が分離ポート充放電を採用しています。典型的な仕様は24V/48V/72V/96V電圧プラットフォーム、容量30Ah～200Ah、1C-2C充電・2C-3C放電に対応します。これらの電池では充電ポートと放電ポートが完全に絶縁され、同時動作を可能にします。

電動フォークリフト・産業車両用電池

産業車両も高放電・低充電条件に直面するため、分離ポート設計は電動フォークリフト、けん引車などの機器でも広く使用されています。

高レート蓄電システム

一部の蓄電システムでも充放電端子を独立させ、充放電効率を向上させています。この設計は高速応答型周波数調整蓄電用途で優位性を発揮します。

電動工具・特殊機器用電池

分離ポート設計は高出力電動工具、非常用電源などの機器にも一部使用されています。

分離ポート電池の判別方法

電池が分離ポート設計かどうかを最も簡単に判別する方法は端子数を確認することです：共通ポート電池は通常2端子（正負）のみを持つのに対し、分離ポート電池は通常3端子以上（充電正極、放電正極、共通負極）を持ちます。さらに製品仕様書には通常「分離充放電ポート」と明記されています。

分離ポート充放電電池の試験方法

分離ポート電池の試験は共通ポート電池の試験と大きく異なります。核心的な違いは、充電試験と放電試験をそれぞれ独立したポートで実施しなければならないことです。

試験前準備

サンプル確認：まず電池のインターフェース種別を確認する——電池ラベルまたは仕様書をチェックし、分離ポート設計かどうかを判断し、充電ポートと放電ポートのピン定義を特定する。

装置選定：分離ポート配線に対応した電池充放電試験システムを選ぶ。試験装置は独立した充放電制御能力を備え、充電ポートと放電ポートに別々に接続できる必要がある。NEWARE    CE-6000シリーズの「-B」サフィックスモデルは分離ポート充放電配線に対応する。装置には逆接続保護と停電データ保護を含めること。

配線確認：分離ポート電池は3端子——充電正極、放電正極、共通負極——を持つ。試験時は、充電試験を充電ポートに、放電試験を放電ポートに接続し、共通負極を共用することを確認する。

充電性能試験

過充電保護試験：充電ポートから電池を充電し、過充電保護電圧に達したときにBMSが速やかに充電回路を遮断できるかを検証する。

充電効率試験：充電中の電圧・電流カーブを記録し、充電効率を計算し、設計目標達成の可否を検証する（例：24Vリン酸鉄電池の通常充電電圧は29.2V）。

充電レート試験：異なる充電レート（例：0.5C、1C、2C）における電池の充電受け入れ性と温度上昇性能を検証する。

放電性能試験

過放電保護試験：放電ポートから電池を放電し、過放電保護電圧に達したときにBMSが速やかに放電回路を遮断できるかを検証する。

容量試験：放電ポートから標準電流（例：0.5Cまたは1C）でカットオフ電圧まで放電し、放電容量を記録する。

レート放電試験：異なる放電レート（例：1C、2C、3C、5C）における電池の容量維持率と電圧プラトーを検証する。

同時充放電試験：実動作条件を模擬し、充電ポートから充電しながら同時に放電ポートから負荷を印加し、同時動作下でのシステム安定性と熱マネジメントを検証する。

保護機能の検証

独立保護の検証：充電ポートが過充電保護のみを提供すること（充電ポートから放電した際の放電保護なし）、および放電ポートが過放電保護のみを提供すること（放電ポートから充電した際の過充電保護なし）を検証する。

逆接続試験：充電ポートまたは放電ポートを逆接続した際に保護回路が正しく動作するかを検証する。

通信機能試験：通信インターフェース付きの分離ポート電池（例：CAN、RS485）について、BMSと試験システム間のデータ交換が正常に行われるかを検証する。

データ記録と分析

• 分離ポート電池試験中に記録すべき主要パラメータ：

• 充電パラメータ：充電電圧、充電電流、充電容量、充電時間、充電中の温度上昇。

• 放電パラメータ：放電電圧、放電電流、放電容量、放電時間、放電中の温度上昇。

• 保護パラメータ：過充電保護電圧、過放電保護電圧、過電流保護閾値、保護応答時間。

• 同時動作パラメータ：充電電力、放電電力、システム温度上昇、電圧安定性。

分離ポート設計：高レートシナリオにおける自然な選択

分離ポート設計は、電池設計が「汎用型」から「シナリオ特化型」へとシフトしたことを反映しています。高放電・低充電の産業用途において、コスト、抵抗、熱性能、柔軟性を最適化し、同時動作をサポートします。すでにAGV/AMR、フォークリフト、高レート蓄電、特殊機器において標準となっています。こうした電池の試験には、独立制御と柔軟な配線を備えた装置が必要であり、分離ポート原理の確かな理解を求められます。これらの市場が成長を続ける中、分離ポートの設計、目的、試験の習得は、電池の研究開発、生産、品質管理の専門家にとって不可欠な能力となっています。
