フルセル構造とインピーダンスの起源
リチウムイオンフルセルは、黒鉛負極、正極活物質、集電体、電解液、セパレータで構成されています。充放電時、電子は外部回路を移動する一方、Li⁺は電解液、界面被膜、活物質粒子内を移動します。伝導、反応、拡散の各過程はそれぞれインピーダンスを生じさせるため、DRTピークを読み解く前にフルセルの構造を理解しておくと有用です。

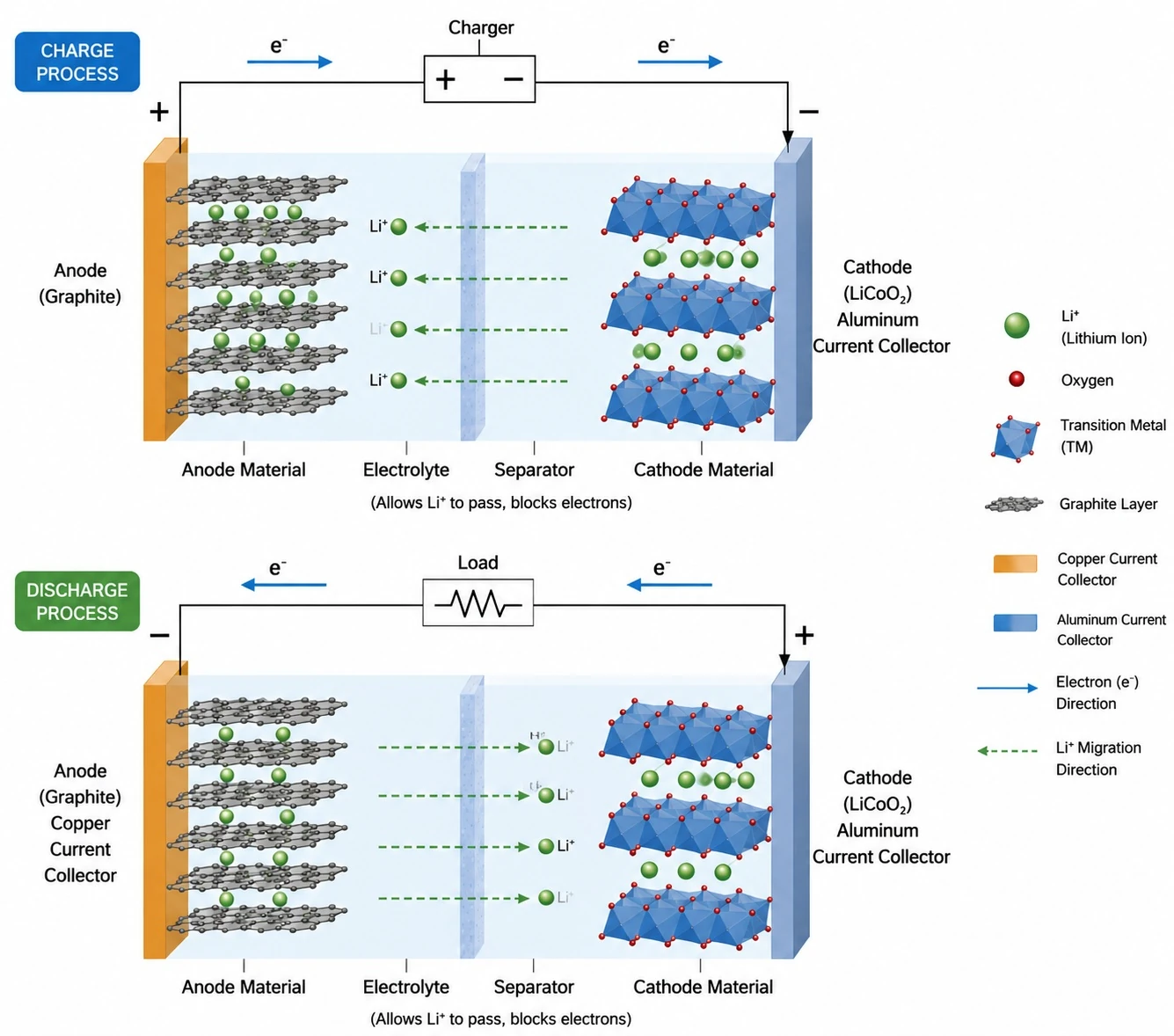

図1. 充放電時のリチウムイオンフルセル構造。黒鉛負極と正極間の電子の流れとLi⁺の移動を示す。
DRT解析の前提となる等価回路
データ処理の流れを説明する前に、等価回路の考え方を確認しておくと役立ちます。EISの解釈では、電池はオーム抵抗に加え、界面過程、動的過程、拡散関連の分布定数素子を複数組み合わせて表現されることが多いです。これは電池内部にこうした部品が物理的に存在するという意味ではなく、異なる時間スケールで緩和する各過程を簡潔に記述するための手法です。

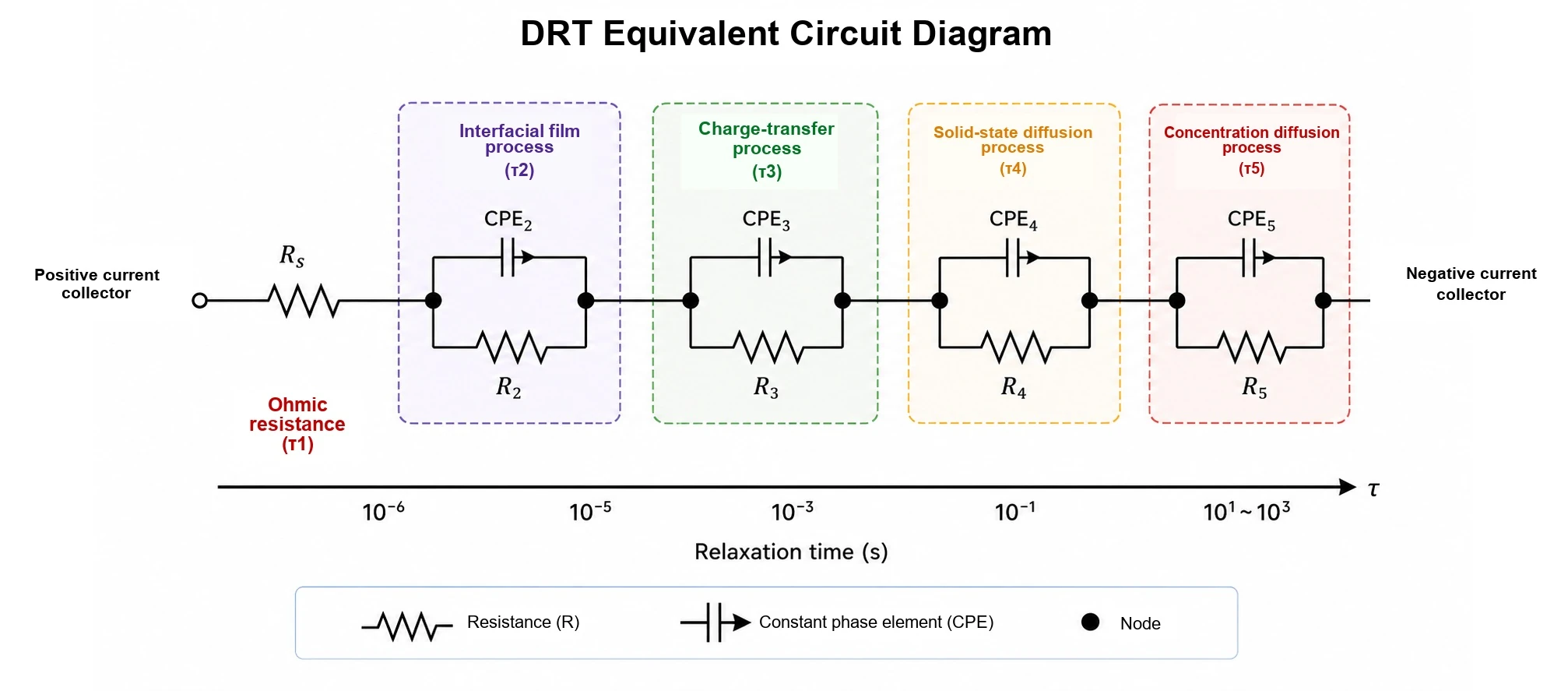

図2. 代表的な電池インピーダンス過程の等価回路による解釈。緩和時間ごとに配列されている。
EISからDRTへ
EISは通常、線形かつ時間不変に近い条件下で、微小な交流摂動に対する電池の応答を周波数領域で測定します。ナイキスト線図上では複数の電気化学プロセスが重なって現れることがあります。DRTはインピーダンス応答を緩和時間τ軸に再写像することで、速いプロセスは小さなτに、遅いプロセスは大きなτに現れるように分離します。

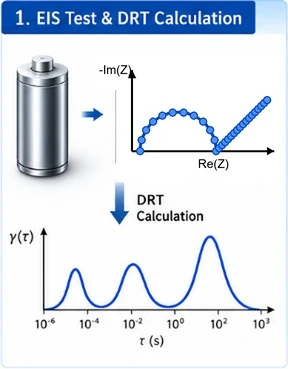

図3. EISデータを緩和時間軸上のDRTピークに変換し、重なり合ったインピーダンス応答を分離する流れ。

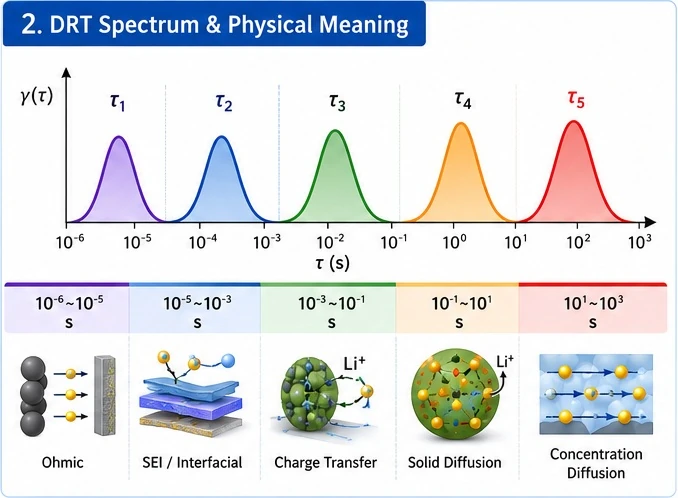

図4. 一般的なDRTピーク領域の物理的意味：オーム応答、界面被膜、電荷移動、固相拡散、濃度拡散。
τ₁～τ₅の物理的意味
ピークの帰属は、電極材料の化学組成、温度、充電状態（SOC）、サイクル履歴、周波数範囲、数値的な正則化の方法に依存します。実務的な目安として、τ₁は高周波側のオーム・接触抵抗領域、τ₂は界面被膜、τ₃は電荷移動動力学、τ₄は固相拡散、τ₅はより緩やかな濃度拡散に対応することが多いです。これらの帰属は物理的根拠に基づく仮説であり、自動的に決まるラベルではないことに注意が必要です。
|
|
|
|
| |
図5. DRTプロセス一覧：τ₁ オーム応答、τ₂ 界面被膜応答、τ₃ 電荷移動応答、τ₄ 固相拡散、τ₅ 濃度拡散。
プロセスレベルでの解釈

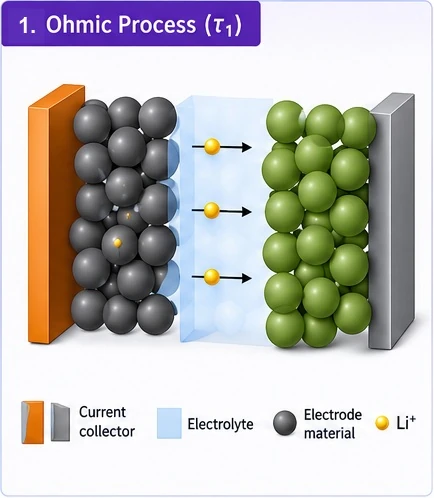

τ₁：オーム応答
オーム応答は一般的に10⁻⁶～10⁻⁵秒付近に現れ、電子・イオン伝導、集電体経路、タブ、溶接部、接触抵抗などの速い過程を反映します。

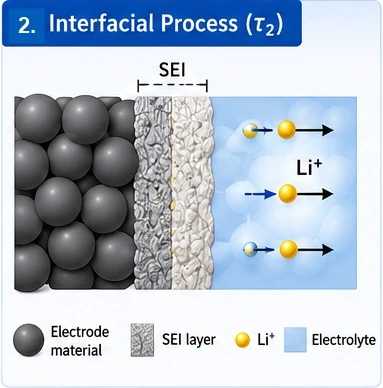

τ₂：界面被膜応答
界面被膜応答は多くの場合10⁻⁵～10⁻³秒付近に生じ、SEI／CEI被膜および電極－電解液界面の接触状態に関連します。

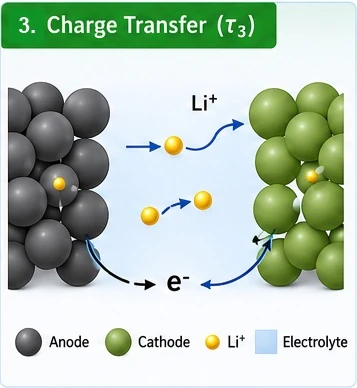

τ₃：電荷移動応答
電荷移動は一般的に10⁻³～10⁻¹秒付近に現れます。界面においてリチウムイオンと電子が電気化学反応を完了する速さを表します。

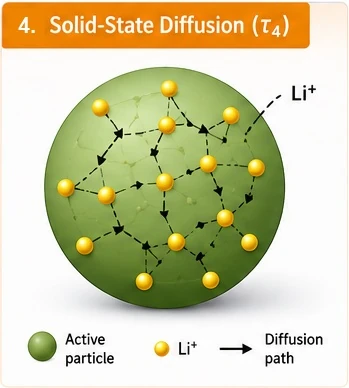

τ₄：固相拡散
固相拡散は多くの場合10⁻¹～10¹秒付近に現れ、活物質粒子内部でのリチウムイオンの移動を反映します。

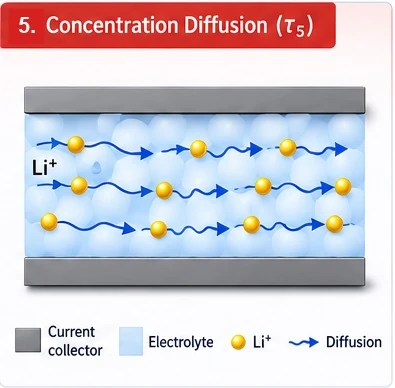

τ₅：濃度拡散
濃度拡散はより長い時間スケール、多くは10¹～10³秒付近に現れます。電解液や細孔レベルの濃度勾配、物質移動分極を反映します。
学術文献で一般的なDRT解析グラフ
電池のDRT関連論文では、主に4種類の結果表示が一般的です：EISからDRTへの生データ比較、新品／劣化品あるいは条件間のDRTスペクトル比較、SOCや温度に沿った積層型DRTマップ、プロセス帰属を伴うピークフィッティング。下図はこれら一般的な解析パターンを、学術論文の図を複製するのではなく独自の模式図として再構成したものです。

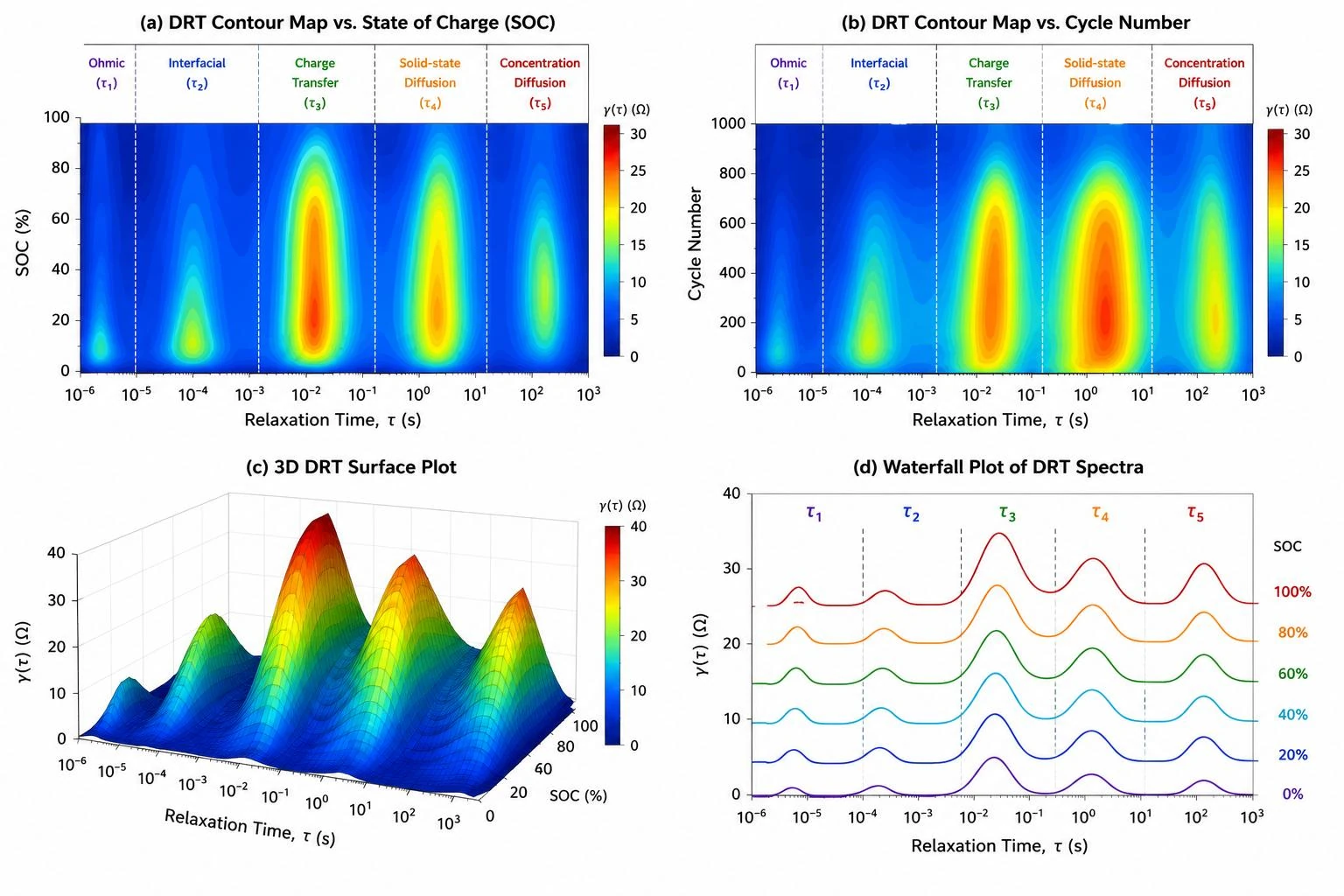

図6. 電池インピーダンス論文で一般的なDRT解析グラフの模式図：EIS-DRT解釈、劣化比較、動作条件別DRTマップ、プロセス帰属付きピークフィッティング。
DRTの数学的基礎
標準的なDRTモデルでは、測定されたインピーダンスを複数の並列RC状の緩和過程の重ね合わせとして扱います。連続形式では、インピーダンスは次のように記述できます：
ここでR∞はオーム抵抗、γ(ln τ)はDRT関数です。γ(ln τ)の鋭いピークは明確な緩和過程に対応し、幅の広いピークは通常、多孔質電極内の輸送や不均一界面といった分布的・非理想的な過程を示します。

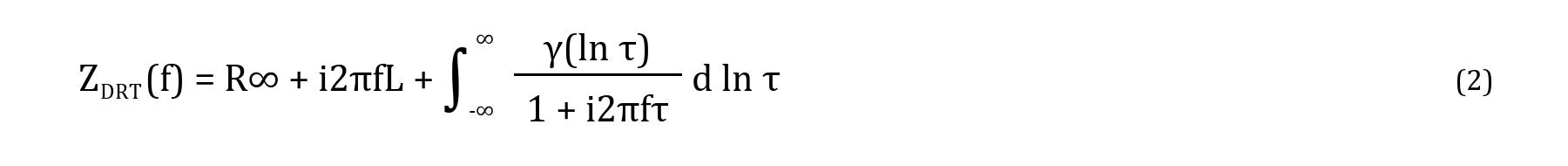

高周波領域にインダクタンス成分が含まれる場合、モデルにインダクタンス項を追加できます：
正則化、不確かさ、データ品質

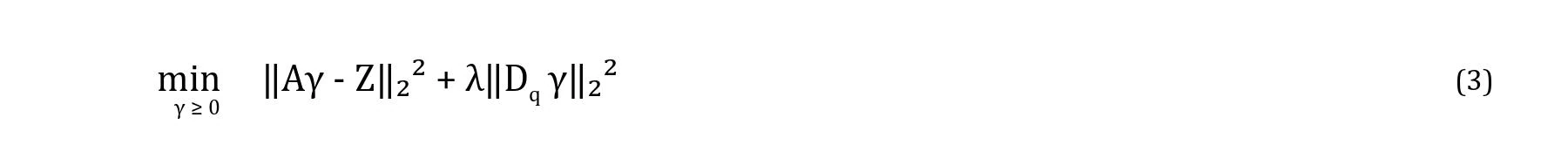

EISデータからγ(ln τ)を復元する処理は逆問題です。直接的な逆変換は不良設定問題であり、わずかな測定ノイズでも人工的な振動を生じさせたり、1つの物理プロセスを複数の偽ピークに分裂させたりすることがあります。そのためDRTツールでは、ティホノフ正則化やベイズリッジ回帰といった正則化手法が一般的に用いられます。
ベイズDRT法では、γ(τ)の信用区間を推定できます。区間が狭い場合はピークがデータで強く支持されていることを示し、区間が広い場合は見かけ上の特徴がノイズ、周波数範囲、正則化設定に強く依存している可能性に注意を促します。
ピークを電池プロセスに帰属させる前に、EISスペクトルが基本的な一致性検査を通過している必要があります。ヒルベルト変換やクラマース・クローニッヒ（Kramers-Kronig）検査は、スペクトルが線形・因果的・安定なインピーダンス挙動と整合するかどうかを評価するためによく用いられます。
数式で使用する主な記号
記号 | 意味 | DRT解析における役割 |
γ(ln τ) | 緩和時間分布 | ピーク位置と面積がプロセスの時間スケールと抵抗寄与度を示す。 |
τ | 緩和時定数 | 特徴的な応答時間。τが小さいほどダイナミクスが速い。 |
λ | 正則化パラメータ | γの滑らかさを制御。λが大きいほどDRTは滑らかになる。 |
Dq | q次微分行列 | γに一階または二階微分の平滑化ペナルティを課す。 |
| μ, Σ | 平均ベクトルと共分散行列 | ベイズ信用区間に用いられる事後分布パラメータ。 |
実務的な活用と解釈のルール
劣化要因の診断：抵抗上昇を界面、動力学、拡散の各律速要因に分離する。
セルや材料の比較：容量値が似ている場合でも、プロセスレベルの違いを検出する。
動作条件の影響追跡：温度、SOC、レートがDRTピークをどうシフトさせるか観察する。
過剰解釈の回避：DRTの帰属結果は、EISデータ品質、等価回路フィッティング、電気化学データ、材料的証拠によって検証する。
DRT法の参考文献
Wan, T. H.; Saccoccio, M.; Chen, C.; Ciucci, F. Influence of the Discretization Methods on the Distribution of Relaxation Times Deconvolution: Implementing Radial Basis Functions with DRTtools. Electrochimica Acta 184, 483-499 (2015).
Ciucci, F.; Chen, C. Analysis of Electrochemical Impedance Spectroscopy Data Using the Distribution of Relaxation Times: A Bayesian and Hierarchical Bayesian Approach. Electrochimica Acta 167, 439-454 (2015).
Effat, M. B.; Ciucci, F. Bayesian and Hierarchical Bayesian Based Regularization for Deconvolving the Distribution of Relaxation Times from Electrochemical Impedance Spectroscopy Data. Electrochimica Acta 247, 1117-1129 (2017).
Liu, J.; Wan, T. H.; Ciucci, F. A Bayesian View on the Hilbert Transform and the Kramers-Kronig Transform of Electrochemical Impedance Data. Electrochimica Acta 357, 136864 (2020).
