等方圧加圧技術（アイソスタティックプレス）は、全固体電池における固固界面の課題を効果的に解決します。適切な等方圧加圧手法を、インサイチュ（in-situ）電池試験法に基づく他の高度なプロセス技術と組み合わせることで、相乗効果を発揮し、全固体電池の性能を向上させることが可能です。

全固体電池の黎明と潜む課題

2025年の新エネルギー分野において、全固体電池は間違いなく最も注目を集めている技術のスターです。全固体電池は、現行のリチウムイオン電池の2倍以上のエネルギー密度を実現すると同時に、固体電解質を通じて熱暴走のリスクを根本的に排除することが期待されています。これにより、電気自動車の航続距離と安全性という「二つの不安」を解決するための理想的なソリューションとして位置づけられています。中国から欧州、米国、日本、韓国に至るまで、世界中の産業界と資本市場の熱意に火がつき、ほぼすべての主要な自動車メーカーや電池大手が、硫化物系、酸化物系、ポリマー系電解質などの主要な技術経路で競い合っています。

図1 全固体電池とリチウムイオン電池の比較。全固体電池は液体電解質の代わりに固体電解質を使用し、熱暴走のリスクを根本的に排除する

しかし、研究所のサンプルから消費者製品に至るまでの道のりは、想像以上に険しいものです。QuantumScape、奇瑞汽車（Chery）、国軒高科（Gotion High-tech）などの有力企業が400〜600 Wh/kgに達する高エネルギー密度のサンプルを発表したり、パイロットスケール段階（図2）に入ったりしていますが、全固体電池が真の商業化検証段階に進んだ企業は、世界的にまだ存在しません。権威ある市場調査会社TrendForceは、車載分野での大規模な応用は2027年頃まで始まらず、広範な商業化は一般的に2030年以降になると予測しています。

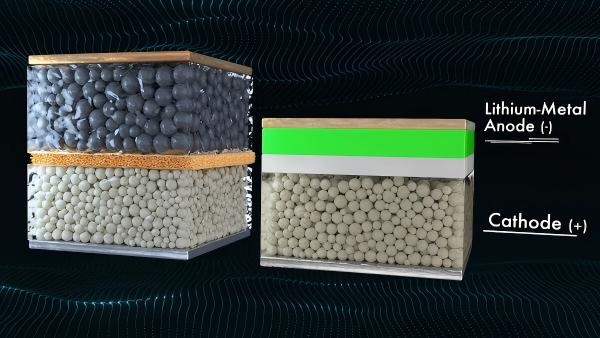

図2 QuantumScapeの全固体電池技術デモンストレーション。サンプルの体積エネルギー密度が大幅に向上していることを示している

全固体電池の量産を阻む問題の核心は、材料とプロセスの両面における課題にあります。なかでも「固固界面問題」は最大の技術的障壁です。液系電池では、電解液が電極材料のあらゆる空隙を自由に濡らすことで、完璧なイオン伝導パスを形成できます。しかし、全固体電池においては、固体電解質と電極活物質の双方が硬い固体であるため、両者の間に緻密で耐久性があり、かつ低インピーダンスな物理的接触を形成することが困難です。微細な空隙や亀裂、あるいは接触不良が生じると、界面抵抗が急激に増大し、電池の充放電性能や出力特性に深刻な影響を及ぼします。したがって、製造プロセスにおいて電極と電解質の界面を究極まで緻密化し、完璧に融合させることが、全固体電池の性能を引き出す鍵となります。

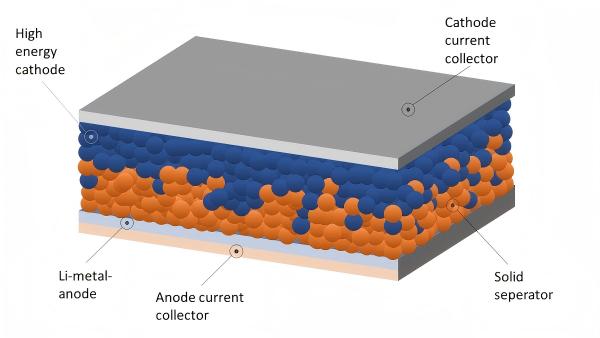

図3 全固体電池の層状構造図。正極集電体、高エネルギー正極、固体セパレータ、リチウム金属負極、負極集電体で構成される三次元構造を示している

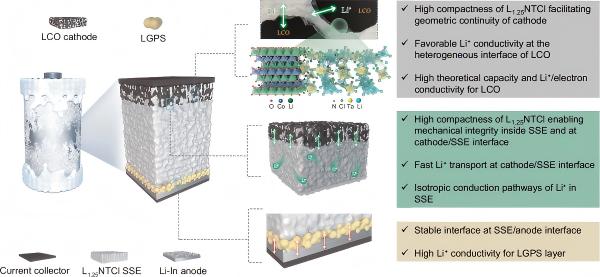

図4 固固界面問題の学術画像。全固体電池における界面接触不良に起因する微視的な欠陥を示している

このような背景から、重要な物理的処理技術である等方圧加圧技術（アイソスタティックプレス）が、粉末冶金やセラミックスなどの従来分野から全固体電池の製造プロセスへと導入されました。この技術は、固固界面問題を解決し、高性能な全固体電池の量産を実現するために不可欠な鍵であると見なされています。

等方圧加圧技術——原理、種類、および核心的価値

等方圧加圧技術（アイソスタティックプレス）の原理自体は決して複雑なものではありませんが、さまざまなアプリケーションシナリオに対応するため、そのプロセスには複数の種類が存在します。

技術原理と機能：パスカルの原理に基づく全方位への均一加圧

等方圧加圧技術の物理的基礎はパスカルの原理です。その中核となる設備は高圧容器です。作動時には、液体または気体の媒体（オイルやアルゴンガスなど）が注入され、密閉されたチャンバー内に均一かつ極めて高い静油圧が発生します。この圧力は、媒体に浸されたワークピースのすべての表面に対し、その形状がいかに複雑であっても均等に作用します。

図5 パスカルの原理の模式図。流体圧力が全方向から均一に伝達される様子を示している

全固体電池の製造において、等方圧加圧技術の役割は革命的です。

・三次元的な均一緻密化の実現：従来のロールプレスや一軸熱間プレスでは、1方向または2方向からしか力が加わらないため、材料内部に不均一な応力が生じやすく、エッジ効果や層間の滑りが発生しがちです。対照的に、等方圧加圧は全方位から均一な圧力を加えるため、電極層や電解質層内部の微細な気孔や空隙を効果的に排除し、材料の体積密度と均質性を大幅に向上させます。

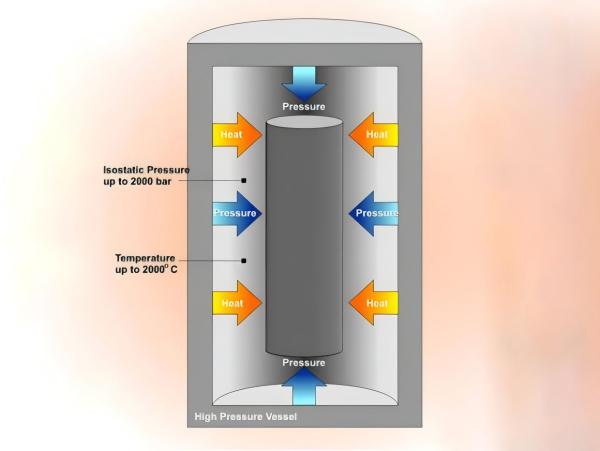

図6 熱間等方圧加圧法（HIP）プロセスの模式図。高圧容器内において、全方向から加わる均一な等方圧（最大2000 bar）と高温環境（最大2000℃）を示している

・固固界面の接触最適化：温間等方圧加圧法（WIP）などを用い、穏やかな加熱条件下で超高圧（通常300 MPa以上）を印加することにより、固体電解質粒子と電極活物質粒子の間に塑性変形と強固な噛み合わせを強制的に生じさせます。これにより、イオン伝導のための有効接触面積が大幅に増加し、界面インピーダンスが低減します。

・欠陥の低減と一貫性の向上：均一な圧力は、材料の成形プロセス中に発生する微細な亀裂や欠陥を最小限に抑えるのに役立ちます。これは、電池の量産において性能の一貫性を確保するために極めて重要です。

技術タイプの分析：冷間、温間、熱間のトレードオフ

等方圧加圧技術は、処理温度の違いに基づいて主に3つのタイプに分類されます。全固体電池の製造プロセスの探索において、それぞれに独自の利点と欠点があります。

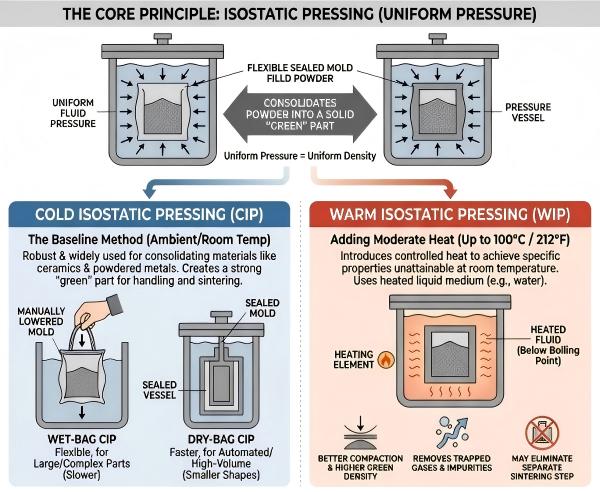

図7 温間等方圧加圧法（WIP）と冷間等方圧加圧法（CIP）の比較

CIP（冷間等方圧加圧法）

冷間等方圧加圧法（CIP）は、通常室温で行われます。その主な利点は、コストが低く、設備が比較的シンプルであること、そして加熱プロセスがないため、高温に起因する材料の潜在的な副反応を完全に回避できることです。しかし、その限界も明らかです。圧力のみで達成できる緻密化の程度には限りがあり、固体電解質と電極活物質粒子の間に十分な塑性結合や界面の融合を引き起こすことが困難です。したがって、全固体電池の製造において、CIPは究極の密度がそれほど要求されない予備成形プロセスに適しています。

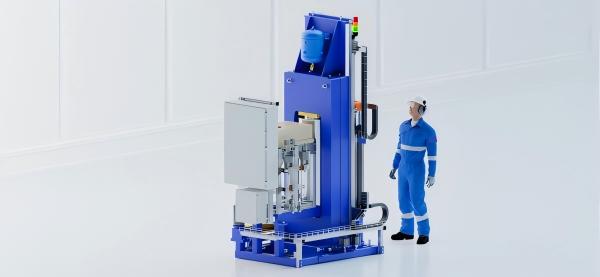

図8 冷間等方圧加圧法（CIP）設備。室温での電池材料の予備成形に使用される

WIP（温間等方圧加圧法）

現在、全固体電池の界面問題を解決するための最も有望かつ主流な技術経路とされているのが温間等方圧加圧法（WIP）です。その動作温度は通常80℃から200℃の間で制御されます。この穏やかな温度範囲は絶妙なバランスポイントを象徴しています。つまり、特定の固体電解質材料を軟化させるのに十分な温度であり、高圧下での粒子の塑性流動を著しく促進して強固な界面結合を可能にする一方で、深刻な界面副反応を引き起こす臨界しきい値を十分に下回っています。WIPは、比較的高い生産効率と制御可能なコストを維持しながら、優れた緻密化と界面の最適化を実現できます。全固体電池を研究所から量産へと進展させるための重要なプロセスの一つとして、業界で広く認識されています。

図9 温間等方圧加圧法（WIP）設備。80〜200℃の条件下で全固体電池の界面接触を最適化するために使用される

HIP（熱間等方圧加圧法）

熱間等方圧加圧法（HIP）は、数千℃に達する高温条件下で処理を行う技術です。これにより、ほぼ完全緻密な材料構造を実現でき、成形と焼結プロセスの一体化も可能です。しかし、その欠点も顕著です。すなわち、設備コストが極めて高いこと、エネルギー消費が大きいこと、生産効率が低いこと、そして最も重大なリスクとして、極高温環境下では固体電解質と電極材料の界面において有害な化学反応が生じやすく、高インピーダンス層が形成され、かえって電池性能を低下させる可能性があります。したがって、極高温下でも界面安定性を維持できる新たな材料体系が開発されない限り、HIPの全固体電池の大規模生産への応用可能性は依然として限定的です。

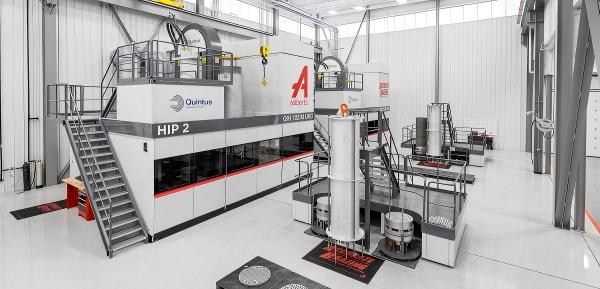

図10 熱間等方圧加圧法（HIP）設備、モデル QIH 122 M URC

材料と性能への決定的な影響

等方圧加圧、特に温間等方圧加圧法（WIP）は、全固体電池の性能向上と直接的な定量的関係にあります。日本の研究チームによる調査が、その明確な証拠を示しています。彼らは硫化物系複合正極をWIP（600 MPa、150℃）で処理し、加圧時間の違いが及ぼす影響を体系的に調査しました。

研究の結果、処理時間が1秒から60秒以上に増加するにつれて、電池の可逆比容量が約80 mAh/gから125 mAh/g以上の安定したレベルまで上昇することが判明しました。放射光X線CTスキャンによる分析で、その理由は明らかになりました。1秒間という短時間の加圧では、固体電解質ネットワーク内の多数の微細な空隙を排除するには不十分でした。対照的に、十分な保持時間（例：60秒）をかけることで、これらの空隙が効果的に除去され、連続的で緻密なイオン輸送経路が構築されました。これは、等方圧加圧プロセスが微細構造を最適化し、電荷輸送抵抗を低減させ、それによって電池全体の電気化学的性能を向上させることを直接的に裏付けています。

図11 硫化物固体電解質粉末

産業界における戦略的競争

産業化への道のりにおいて、等方圧加圧技術を巡るプロセスルートの戦略的競争が繰り広げられています。Samsung SDIやLG Energy Solutionといった韓国企業をはじめ、数多くの国際的なチームがかつてはWIPの積極的な支持者であり、実践者でもありました。しかし、等方圧加圧技術、特にバッチ処理装置は、生産サイクルの長さや連続生産ラインへのシームレスな統合の難しさといった固有のボトルネックを抱えています。これは、大量生産における極限の効率要求と相反するものです。

その結果、業界内では連続ロールプレス技術を模索する傾向が現れています。ホンダは発表したパイロットラインにおいて、連続生産により適していると判断し、ロールプレス技術を明確に選択しました。Samsung SDIも、等方圧加圧からロールプレスへの転換を試行していると報じられています。とはいえ、ロールプレスが等方圧加圧に取って代わるためには、超高圧（300 MPa超）下で材料にムラが生じやすかったり、破断したりするといった課題を解決しなければなりません。

図12 ホンダの全固体電池生産ライン

こうした技術経路の揺らぎは、全固体電池の産業化における現在の「流動的な状態」をまさに反映しています。材料システムがまだ確定していないため、プロセスや設備も同様に模索と革新を続けなければならないのです。先導智能（Lead Intelligent）や利元亨（Lyric）といった中国の設備メーカーは、リチウムイオン電池生産ラインでの深い経験を活かしています。彼らは下流の電池セルメーカーと協力し、全固体電池に適した等方圧加圧装置や新型プレス装置を共同で定義・開発することで、産業化を推し進めています。

将来の共同進化

全固体電池の未来は、単一の等方圧加圧技術の突破にとどまるものではありません。それは材料、設備、セル、そしてシステムを包含する包括的な共同進化を意味しています。

第一に、電池製造そのものにおいて、ドライ電極プロセスは等方圧加圧技術と非常に相補性の高いもう一つの重要な革新と見なされています。このプロセスは溶媒を必要とせず、活物質、導電助剤、固体電解質粉末を直接混合した後に加圧して電極を成形します。これにより、工程の簡素化とコスト低減が図れるだけでなく、より重要な点として、溶媒による繊細な固体電解質（特に硫化物系）へのダメージを回避できます。等方圧加圧技術は、ドライ電極において究極の緻密化を達成するための理想的な後続プロセスとして機能します。

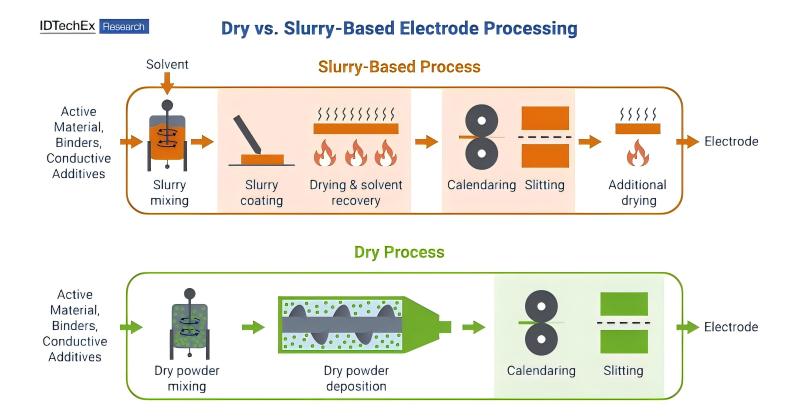

図13 ドライ電極プロセスとウェット電極プロセスの比較

第二に、全固体電池の研究開発と試験は、次世代のハイエンド試験設備への切実な需要を呼び起こしています。将来の試験設備は、以下の2つの核心的な方向へと進化していくでしょう。

·インサイチュ（in-situ）・多次元・動作条件シミュレーション試験：例えば、ZeissのInCycle ProインサイチュFIB（集束イオンビーム）システムは、制御可能な圧力（最大125 MPa）の付与、温度（-100℃～100℃）の調整を行いながら、同時に電池に充放電サイクルを実施し、その微細構造（界面クラックや元素移動など）のリアルタイム変化を観察することが可能です。このような「圧力・温度・電気化学・微細構造」を統合したマルチフィジックス場の結合能力は、等方圧プレスプロセスの影響解明およびそのパラメータ最適化にとって極めて重要です。

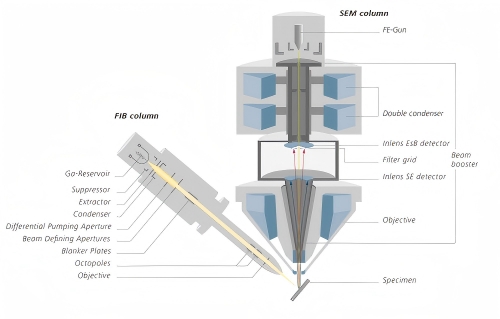

図14 ZEISS FIB-SEM

・統合型・ハイスループット材料評価システム：グローブボックス内の不活性雰囲気下で取り扱う必要がある硫化物などの材料に対し、日置電機（HIOKI）が発売した粉体インピーダンス測定システムは、グローブボックス内への統合が可能です。粉体加圧、膜厚測定、インピーダンス分光分析を同時に行い、材料の研究開発やプロセス選定の効率と安全性を大幅に向上させます。NEWAREのポータブル・インサイチュCVテスターは、グローブボックス内に容易に設置でき、電池のCV（サイクリックボルタモグラム）測定を行うことが可能です。

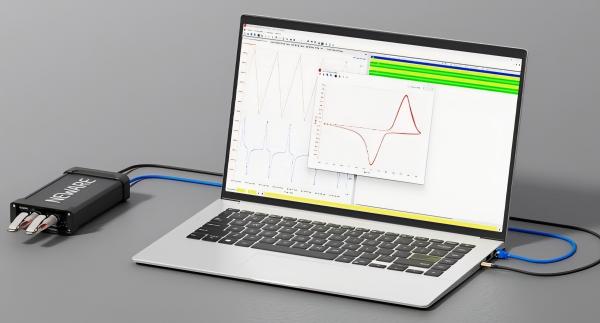

図15 NEWARE インサイチュCVテスター

等方圧加圧技術は、全固体電池における固固界面の課題を解決するための現在のコアプロセスとして、従来の応用分野から電池製造へと跨る産業間統合の重要な段階にあります。その発展と最適化は、新材料システムの成熟、ドライ電極法などの新型プロセスの突破、そして高度なインサイチュ試験設備の実現力と密接に関連していくでしょう。これら一連の技術が融合して相乗効果を発揮し、コスト、製造性、信頼性の障壁を共同で克服して初めて、全固体電池は研究所のプロトタイプから数百万世帯の電気自動車へと真に進化を遂げることができます。TrendForceの予測によれば、全固体電池の世界需要は2035年までに740 GWhを超えると見込まれています。この潜在能力を実現するためには、設備とそれを支える技術が絶えず反復的な進歩を遂げ、さらなる高みへと到達しなければなりません。

補足：本記事に掲載されている情報の一部はインターネットから引用したものです。万が一、権利侵害がございましたら、深くお詫び申し上げます。削除をご希望の場合は、弊社までご連絡ください。
