電池製造プロセスとドライ電極技術の台頭

世界的なエネルギー転換の潮流の中で、動力電池産業は「材料イノベーション」から「製造イノベーション」へと大きな変革を遂げつつあります。2025年には、中国のナトリウムイオン電池の生産量が前年同期比で96％増加し、全固体電池の研究開発も急速に進展しています――国内初の大容量全固体電池生産ラインが完成し、小ロット試験段階に入りました。しかしながら、電池性能の飛躍的向上は、新材料体系の開発だけでなく、製造プロセスの革新にも大きく依存しています。

従来のリチウム電池の電極製造では、湿式プロセスが採用されています。すなわち、活物質、導電剤、結着剤を有機溶媒（NMPなど）と混合してスラリーを形成し、その後、塗工、乾燥、溶媒回収を経て、最終的に圧延および裁断を行い、電極シートを得る工程です。

図1 電池電極塗工装置

このプロセスには主に三つの課題があります。すなわち、設備ラインの長さが数百メートルに達すること、エネルギー消費が極めて大きいこと、さらに有毒な溶媒を使用するため高コストな回収システムが必要となることです。電池のコスト低減圧力が一層高まる中、また全固体電池が無水環境を要求することから、新たな製造技術であるドライ電極法の導入が積極的に推進されています。

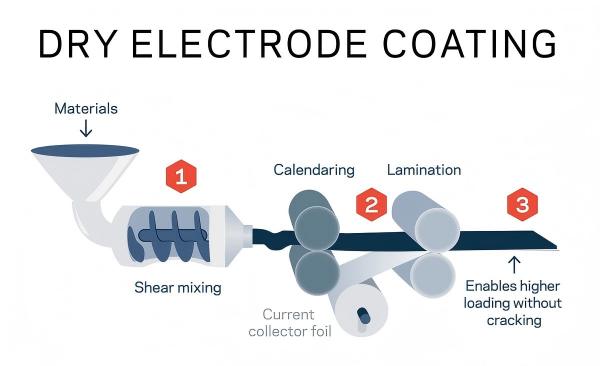

図2 ドライ電極法の模式図

ドライ電極法の詳細解析

現在開発されている電池電極の製造プロセスは、主に二つのカテゴリに分類されます。

ドライ電極法とウェット電極法とは何か

ウェット電極法は、現在業界の主流となっている電極製造技術であり、その中核は「液相分散」にあります。すなわち、粉体材料を溶媒中に溶解または分散させてスラリーを形成し、これを塗工ダイによって集電体上に均一に塗布し、その後、高温乾燥により溶媒を除去し、最終的にロールプレスによって成形する方法です。

一方、ドライ電極法は溶媒を完全に排除し、「乾式成形」のアプローチを採用します。すなわち、活物質、導電剤、および乾燥粉末状の結着剤を直接混合し、高せん断力を加えることで結着剤を繊維化させ、三次元ネットワーク構造を形成します。その後、この混合物を多段ロールによって圧縮し、自立型の電極フィルムを直接形成し、最終的に集電体へラミネートします。このプロセスは、TeslaがMaxwell Technologiesを買収した後、同社の4680電池において初めて大規模量産に適用され、Elon Muskにより「リチウム電池製造技術における重大なブレークスルー」と称されました。

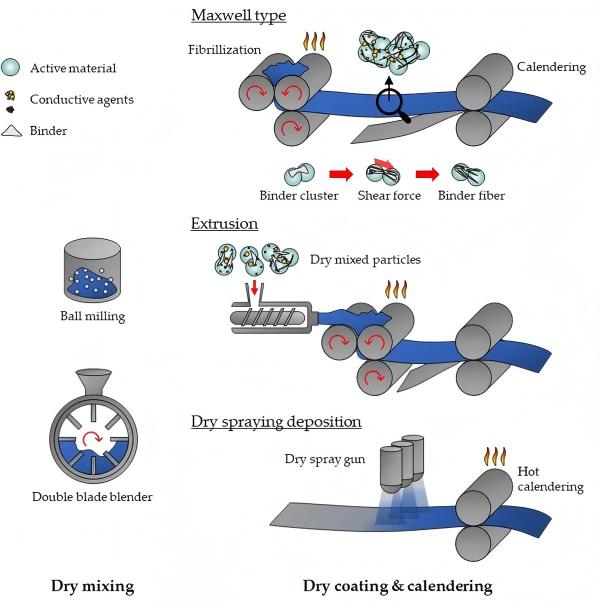

図3 Maxwellドライ電極製造プロセス図

ドライ電極法とウェット電極法の相違点・長所および短所

ウェット電極法は、現在リチウム電池における主流の製造プロセスであり、「液相分散＋塗工・乾燥」と要約できます。まず、活物質、導電剤、結着剤を有機溶媒（NMPなど）に溶解または分散させてスラリーを形成します。その後、このスラリーを塗工ダイによって集電体上に均一に塗布し、数百メートルにも及ぶ乾燥炉を通過させて溶媒を除去し、最終的にロールプレスおよび裁断工程を経ます。本プロセスの利点は、技術的に成熟しており歩留まりが高い点にあり、民生用電子機器および動力電池分野において数十年にわたる量産実績が蓄積されています。しかし、その欠点も同様に顕著です。すなわち、乾燥工程におけるエネルギー消費が極めて大きいこと、溶媒回収システムに多額の投資が必要となること、さらにNMPのような有毒溶媒の使用が環境負荷をもたらすことです。また、残留溶媒が電極の均一性に影響を及ぼす可能性があるほか、乾燥過程において結着剤が移動・偏在しやすく、その結果、電極構造の不均一を引き起こすおそれがあります。

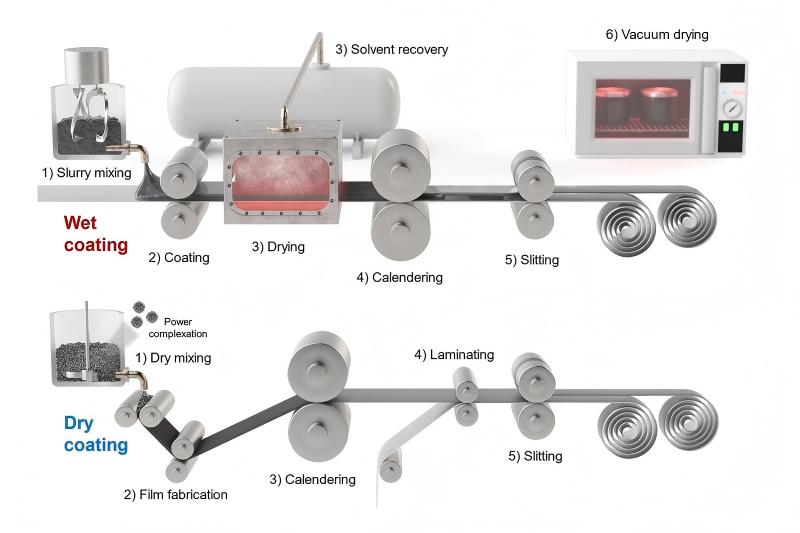

図4 ドライ電極法とウェット電極法のプロセスフロー比較図

ドライ電極法は溶媒を完全に排除し、「乾式成形」のアプローチを採用します。すなわち、活物質、導電剤、および乾燥粉末状の結着剤（PTFEなど）を直接混合し、高せん断力を加えることで結着剤を繊維化させ、三次元ネットワーク骨格を形成します。その後、この構造体を多段ロールによって圧縮し、自立型の電極フィルムを直接形成し、最終的に集電体へラミネートします。湿式法と比較すると、ドライ電極法は設備ラインの長さを40％以上短縮し、エネルギー消費を40％削減するとともに、溶媒排出ゼロを実現し、環境適合性を大幅に向上させます。さらに重要なのは、ドライ法が硫化物系全固体電池と本質的に高い適合性を有する点です。すなわち、溶媒による固体電解質の腐食を回避できるだけでなく、繊維化した結着剤によって構築される導電ネットワークが電極のレート特性の向上にも寄与します。しかしながら、ドライ法の技術的課題もまた集中的に存在します。例えば、結着剤繊維化の均一性制御、電極膜厚の一貫性維持（±1μm以内が要求される）、さらには超薄型集電体のラミネートなどの工程において、装置精度およびプロセスウィンドウに対して極めて高い要求が課されます。

ドライ電極法が電池材料および性能において果たす役割

ドライ電極法は製造プロセスを変革するだけでなく、電池の材料体系および最終性能にも深い影響を及ぼします。

ドライ電極法が電極材料に与える影響：

·結着剤系の革新：従来の湿式プロセスでは可溶性のPVDF（ポリフッ化ビニリデン）の使用が必要とされますが、ドライ法ではPTFE（ポリテトラフルオロエチレン）などの繊維化可能な結着剤を利用することができます。結着剤の使用量は2％未満まで低減可能であり、現在の業界目標は1％までの削減に設定されており、これにより活物質の占有比率を高めることが可能となります。

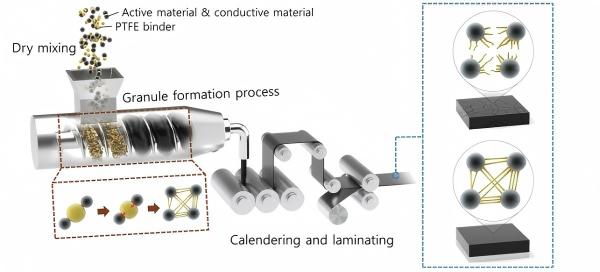

図5 ドライ電極製造プロセスにおけるPTFE結着剤の役割

·材料適合性の向上：ドライ法は溶媒と硫化物系電解質との副反応を回避することができ、高いイオン伝導度を有する硫化物系材料の量産実現性を大きく高めます。

·複合電極設計：ドライ法は多層構造の精密制御を可能とし、例えば活物質層と固体電解質層を直接共押出しすることで、一体成形を実現することができます。

ドライ電極法が電池性能に与える影響：

·エネルギー密度の向上：電極膜中における結着剤の分布がより均一となることで、より高い活物質充填量が可能となり、同時に電極の薄膜化および均一化が実現され、体積エネルギー密度の向上につながります。

図6 ドライ電極法電池はより高い電気化学性能を有する

·レート特性の改善：繊維化した結着剤によって形成される三次元ネットワークの下で、活物質および導電剤の分布がより均一となり、より効率的な導電経路が構築されることで、電極の分極が低減されます。

·サイクル安定性の向上：ドライ電極フィルムは密度が均一であり、湿式乾燥工程における溶媒蒸発によって生じる結着剤の移動・偏在を回避できるため、サイクル中の電極構造の劣化を抑制します。

ドライ電極法の実用化事例

ドライ電極法の発展および電池製造プロセスに対する要求の高度化に伴い、従来型円筒電池および全固体電池の実際の応用事例において、ドライ電極法の採用が進んでいます。

事例1：Teslaの4680ドライ電池の量産化

2026年2月、Teslaは4680電池の正極および負極の双方にドライ法を採用したことを正式に発表し、これらの電池は一部のModel Yの電池パックに搭載されています。このブレークスルーは、約5年にわたる取り組みを経て、ドライ正極膜の形成や高速連続生産といった工学的課題を克服して実現されたものです。Elon Muskはこれについて、「コスト、エネルギー消費、および工場の複雑性を大幅に低減する」と述べており、動力電池製造におけるパラダイムシフトを示すものとされています。

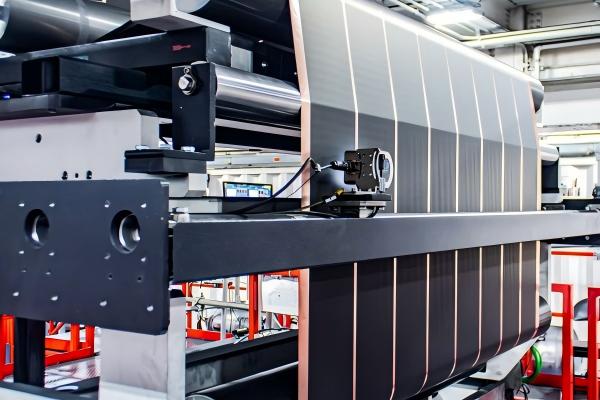

図7 Tesla 4680電池生産ライン

事例2：GAC全固体電池生産ライン

2025年11月、中国初の大容量全固体電池生産ラインが完成し、小ロット試験段階に入りました。中国の装置メーカーであるTsingyan-Naknorは、GAC Group向けに国内初の大容量全固体電池生産ラインを構築しました。中核設備は、2025年7月に納入された高速・広幅ドライ電極成膜ラミネート装置であり、60Ahを超える車載グレード電池の安定量産を実現しています。本装置は、超薄型集電体のラミネートや多材料系への適応といった主要技術においてブレークスルーを達成しました。

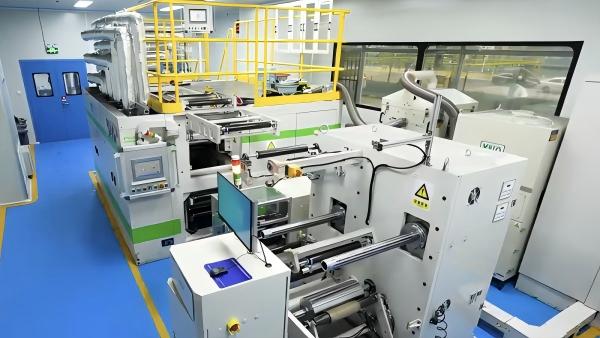

図8 高速・広幅ドライ電極成膜装置

事例3：Samsung SDIのドライ電極戦略

Samsung SDIは、天安工場で建設中のパイロット生産ライン「DryEV」において、ドライ電極法に基づく電池検証を開始しています。同社は、製造コストの削減および生産速度の向上を実現するための重要な手段として、全固体電池へのドライ電極技術の適用を検討しています。

事例4：ドライ電極設備の海外展開

2026年2月、深圳のTsingyan-Naknorが独自開発したドライ電極設備が、全固体電池量産プロジェクト向けに日本の大手自動車メーカーへ正式に出荷されました。本設備は、エネルギー消費を40％削減し、生産効率を3倍に向上させるとともに、幅800ミリメートル、速度毎分50メートルでの運転が可能で、膜厚の均一性を±1μm以内に制御し、国際的に先進的な水準に達しています。

ドライ電極法の可能性と意義

ドライ電極法は単独で存在するものではなく、等方圧加圧や積層などの先進プロセスとともに、次世代電池製造の技術マトリックスを形成します。

等方圧加圧技術は、あらゆる方向から均一に高圧（数百MPa）を印加することで、全固体電池における固体-固体界面の接触問題を効果的に解決し、電極と電解質層間の界面多孔性を改善することができます。中温等方圧加圧（80〜120℃）は、すでに全固体電池の生産ラインで適用されており、ドライ電極法と補完的なプロセスを形成しています。

図9 Quintus等方圧加圧装置

積層プロセスは、全固体ポーチ型電池に最も適した組立方法であり、固体電解質の柔軟性不足の問題を効果的に解決するとともに、多層積層によるエネルギー密度の利点を最大限に活かすことが可能です。

将来の動向としては、ドライ電極と全固体電池の統合が主流の道筋となることが示されています。ドライ電極は、硫化物系全固体電池における溶媒の障壁を排除するだけでなく、多層共押出による電極-電解質複合膜の一体成形を可能にします。2030年までには、全固体電池の世界出荷量が180GWhに達し、ドライ電極設備市場は320億元を超えると予測されています。

さらに重要なのは、ドライ電極法の意義は単一の技術経路に留まらず、電池産業の競争が「材料競争」から「製造力競争」へとシフトすることを示す点です。ドライ規模の製造技術の進展は、企業が電池コスト削減の主導権を握れるかどうかを左右し、先進的なドライプロセスは全固体電池の本格的な普及にも寄与します。

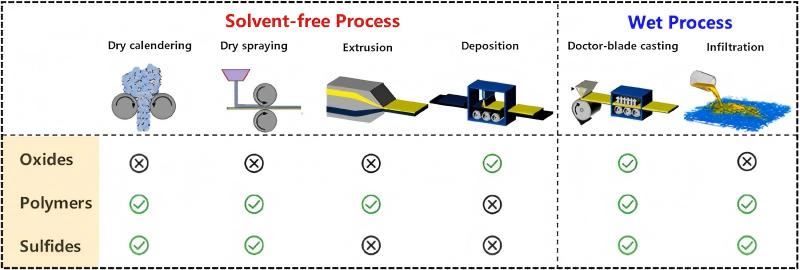

図10 全固体電池の三種類の製造プロセス

Teslaの4680電池から国内の全固体生産ラインに至るまで、また設備の海外輸出や国際大手企業の戦略的取り組みにおいても、ドライ電極法は次世代電池技術を規定する核心的な競争領域として浮上しています。

新威技術株式会社

〒244-0803
神奈川県横浜市戸塚区平戸町1-11
